Im Bad treffen Wasser und Elektrizität aufeinander – ein kritisches Zusammentreffen, das eine sorgfältige Planung der Schutzbereiche Bad erfordert. Verstehen Sie in diesem Artikel, wie und warum unterschiedliche Bereiche Ihres Badezimmers verschiedene Sicherheitsvorkehrungen brauchen, und wie Sie diese gemäß den aktuellen Normen umsetzen.
Schutzbereiche im Bad sind essenziell für die sichere Elektroinstallation und unterscheiden sich durch ihre Nähe zum Wasser sowie durch die erforderlichen IP-Schutzarten (IP67 für Bereich 0, IP65 für Bereich 1, IP44 für Bereich 2).
Die Norm DIN VDE 0100-701 definiert die Schutzbereiche und Sicherheitsanforderungen für elektrische Installationen in Badezimmern, einschließlich der Positionierung von Steckdosen und der Berücksichtigung von festen und beweglichen Trennelementen.
Sicherheitsmaßnahmen wie Fehlerstromschutzschalter (FI) mit einem Bemessungsdifferenzstrom von weniger als 30 mA und Schutzpotentialausgleich sind entscheidend für den Schutz vor Stromunfällen im Badezimmer.
Das Badezimmer ist ein Ort, an dem Wasser und Elektrizität häufig aufeinandertreffen. Um die Sicherheit in diesem feuchten Umfeld zu gewährleisten, wurden spezielle Schutzbereiche definiert, die klar festlegen, welche Art von Elektroinstallationen wo erlaubt sind. Diese Bereiche sind farbcodiert und bieten eine einfache Möglichkeit, die verschiedenen Sicherheitsanforderungen zu identifizieren und zu befolgen. Denn wo Barfußlaufen auf erhöhte Luftfeuchtigkeit trifft, sind spezielle Schutzmaßnahmen unabdingbar.
Diese drei Schutzbereiche – Schutzbereich 0, 1 und 2 – stellen unterschiedliche Anforderungen an Leuchten und Geräte und sind entscheidend für die Sicherheit aller im Badezimmer Anwesenden. Eine korrekte Planung und Umsetzung dieser Schutzbereiche ist nicht nur bei Neubauten, sondern auch bei Badsanierungen von höchster Bedeutung, um ausreichend und sicher Elektroanschlüsse vorzusehen.
Schutzbereich 0 ist das Herzstück der Schutzbereiche im Badezimmer. Dieser Bereich befindet sich direkt in der Dusche oder Badewanne und ist somit dem Wasser am nächsten. Hier sind die Vorschriften besonders streng: Nur fest installierte und vom Hersteller ausdrücklich für diesen Bereich zugelassene Elektroinstallationen dürfen vorgenommen werden.
Um den hohen Anforderungen gerecht zu werden, müssen die Leuchten im Schutzbereich 0 mindestens die Schutzart IP67 aufweisen, was bedeutet, dass sie sogar für kurze Zeit unter Wasser dicht halten. Dies sorgt für maximale Sicherheit selbst im Falle eines Wassereintritts und verhindert, dass elektrische Komponenten zu einer Gefahr werden.
Bewegen wir uns einen Schritt weiter vom Wasser weg, erreichen wir Schutzbereich 1. Dieser Bereich erstreckt sich über die Dusche oder Badewanne bis zu einer Höhe von 2,25 Metern und umfasst die Fläche direkt um die Bade- oder Duschwanne. Da es hier durchaus zu Wasserkontakt kommen kann, sind Beleuchtungskörper mit mindestens einer Schutzart von IP65 notwendig, um einen ausreichenden Schutz gegen Wasserstrahlen zu bieten.
Die klare Festlegung dieses Bereichs trägt erheblich zur Sicherheit bei, indem sie genau vorgibt, welche Schutzstandards die installierten Leuchten erfüllen müssen. So wird sichergestellt, dass selbst ein kräftiger Wasserstrahl rund um den Brausekopf keine Bedrohung darstellt.
Der Schutzbereich 2 umfasst eine erweiterte Zone um die Badewanne und die Dusche, gekennzeichnet durch einen Umkreis von 60 cm und an der Wand bis zu einer Höhe von 2,25 Metern. In diesem Bereich müssen Leuchten mindestens die Schutzart IP44 aufweisen, um gegen Spritzwasser geschützt zu sein – ein entscheidender Faktor, wenn man bedenkt, dass hier auch Waschmaschinen oder Trockner platziert werden dürfen, sofern sie über den entsprechenden Wasserschutz verfügen.
Um den Schutz und die Sicherheit in diesem Bereich zu gewährleisten, dürfen ummantelte Leitungen sowohl auf als auch unter Putz verlegt werden, was Flexibilität in der Gestaltung und gleichzeitig ein hohes Maß an Sicherheit bietet.
Nachdem wir die Schutzbereiche im Detail betrachtet haben, ist es nun an der Zeit, sich mit den IP-Schutzarten zu befassen. Diese Klassifizierung ist entscheidend für die Auswahl der richtigen Geräte und Leuchten im Badezimmer und gibt Auskunft über den Schutzgrad gegen Berührung, Fremdkörper und Wasser. Abhängig vom jeweiligen Schutzbereich sind unterschiedliche Schutzarten notwendig, um die Sicherheit zu gewährleisten.
Im direkten Kontaktbereich mit Wasser, dem Schutzbereich 0, ist beispielsweise ein Mindestschutz von IPX7 für elektrische Geräte vorgeschrieben, während für Schutzbereiche 1 und 2 ein Schutz von mindestens IPX4 erforderlich ist. In Bereichen, in denen Leuchten direkt mit Wasser in Kontakt kommen können, werden Schutzarten von IP65 oder sogar IP67 empfohlen, um einen sicheren und zuverlässigen Schutz zu bieten.
Die erste Ziffer der Schutzart IP X4 gibt an, wie gut ein Gerät gegen das Eindringen von festen Fremdkörpern geschützt ist und wie sicher es gegen Berührungen ist. Je höher diese Ziffer ist, desto besser ist der Schutz.
Für das Badezimmer sind in der Regel Schutzniveaus von 4 bis 6 ausreichend, da diese einen guten Schutz gegen das Eindringen von Fremdkörpern und einen ausreichenden Berührungsschutz bieten.
Die zweite Ziffer der IP-Schutzart ist aussagekräftig über den Grad des Schutzes gegen Wasser. Sie reicht von 0 (kein Schutz) bis 9 (Schutz gegen Wasser bei Hochdruck-/Dampfstrahlreinigung).
In einem Badezimmer sind IP-Schutzarten mit einer zweiten Ziffer von mindestens 4 üblich, da diese Geräte und Leuchten gegen Spritzwasser aus allen Richtungen schützen.
Um eine einheitliche Sicherheit bei Elektroinstallationen im Badezimmer zu gewährleisten, bedarf es klarer Richtlinien. Hier kommt die Norm DIN VDE 0100-701 ins Spiel, die Sicherheitsvorschriften für Schutzbereiche festlegt und Anforderungen für elektrische Installationen in Räumen mit Bade- oder Duschvorrichtungen umfasst. Diese Norm ist für alle Räume gültig, in denen Bade- oder Duschvorrichtungen fest installiert sind, einschließlich vorgefertigter Einheiten oder Räume mit Whirlpool-Anlagen.
Die Norm unterscheidet dabei nur drei Bereiche, die durch Decken, Schrägdächer, Wände und feste Trennwände begrenzt werden. Wichtig zu wissen ist, dass Duschvorhänge und bewegliche Trennwände nicht als Begrenzung zählen. Steckdosen dürfen nach dieser Norm neben dem Waschbecken installiert werden, üblicherweise in einer Höhe von 1,05 bis 1,1 Meter über dem Fußboden.
Bei der Planung der Elektroinstallation im Badezimmer kommt es darauf an, diese auf die persönlichen Bedürfnisse abzustimmen, um eine maßgeschneiderte und sichere elektrische Anlage zu schaffen. Egal, ob Sie eine entspannende Atmosphäre für Ihr heimisches Spa kreieren oder eine funktionale Beleuchtung für den Alltag benötigen – die richtige Planung macht den Unterschied.

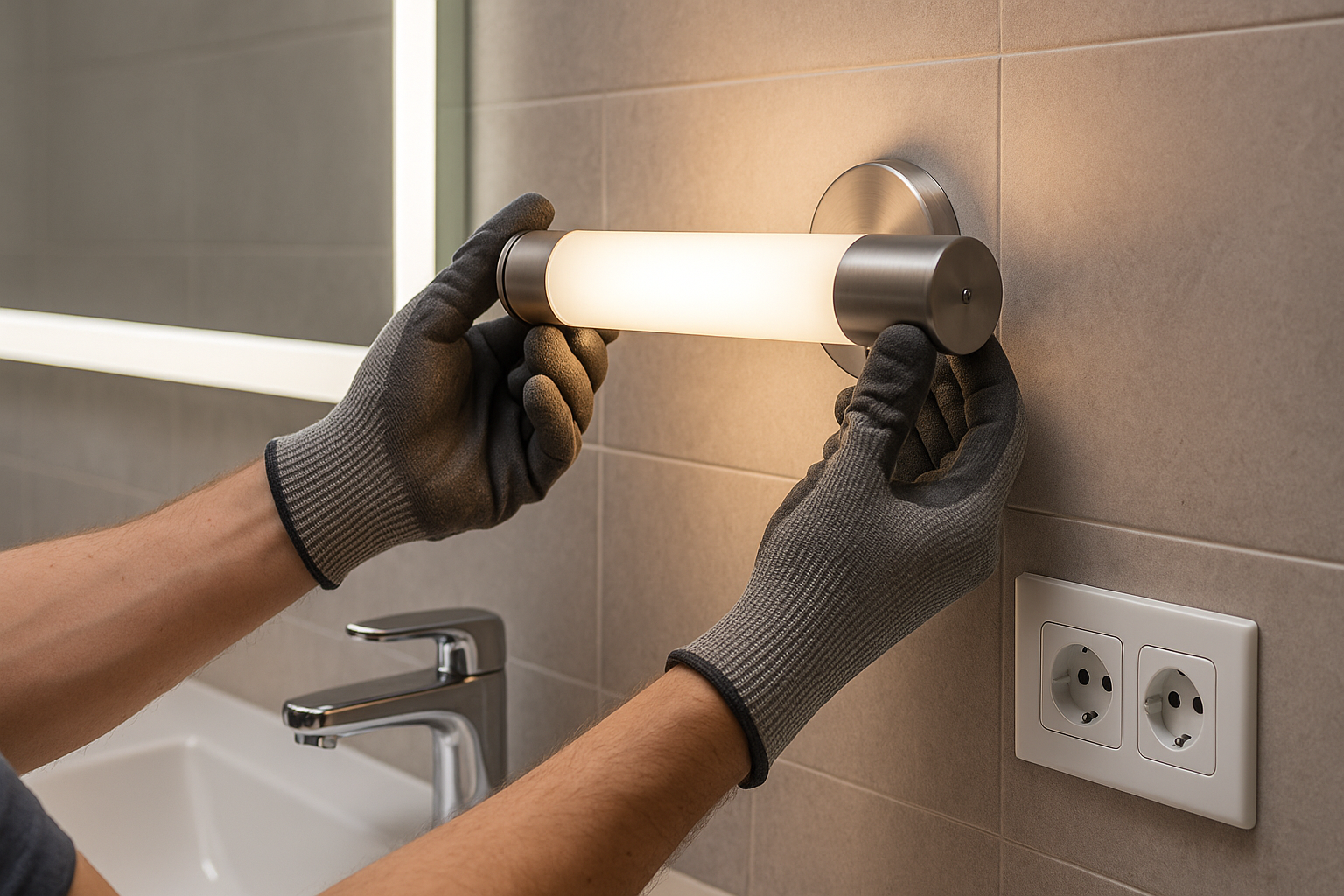

Die Auswahl der richtigen Leuchten und Geräte ist entscheidend für die Sicherheit und Atmosphäre Ihres Badezimmers. Jede Leuchte muss entsprechend ihrer Position im Badezimmer spezifische IP-Schutzarten aufweisen, um vor eindringender Feuchtigkeit zu schützen. Beispielsweise erfordern Leuchten im Bereich der Badewanne oder Dusche eine Schutzart von IP67, was bedeutet, dass sie vorübergehend untergetaucht wasserdicht sind.
Neben der Sicherheit spielen auch Nachhaltigkeit und Energieeffizienz eine Rolle. Durch den Einsatz energieeffizienter Leuchtmittel wie LEDs sowie intelligenter Steuersysteme kann der Energieverbrauch reduziert werden. Gleichzeitig sollte die Beleuchtung eine einladende und harmonische Atmosphäre schaffen, die sowohl technische Spezifikationen für die Sicherheit als auch gestalterische Elemente berücksichtigt.
Die Verlegung von Kabeln und Leitungen erfordert vorausschauende Planung. Installationsrohre bieten Flexibilität für die Zukunft, da sie das problemlose Austauschen oder Nachrüsten von Leitungen ermöglichen.
Dies ist besonders nützlich in Räumen wie dem Badezimmer, wo die technologischen Anforderungen sich ständig weiterentwickeln können.
Bei der Installation von Steckdosen und Schaltern müssen die Schutzmaßnahmen für die jeweiligen Schutzbereiche beachtet werden. Im Schutzbereich 0 dürfen grundsätzlich keine elektrischen Installationsgeräte wie Steckdosen und Schalter errichtet werden, während bestimmte Geräte unter bestimmten Bedingungen in den Schutzbereichen 1 und 2 installiert werden dürfen.
Bei allen Elektroinstallationen im Badezimmer steht die Sicherheit an erster Stelle. Die Einhaltung der Normen und Vorschriften ist unerlässlich, um Stromunfälle zu vermeiden und ein sicheres Umfeld zu schaffen. Daher sind Fehlerstromschutzschalter (FI) unerlässlich, da sie Personen vor Stromschlägen schützen, indem sie bei geringen Differenzen im Stromfluss abschalten.

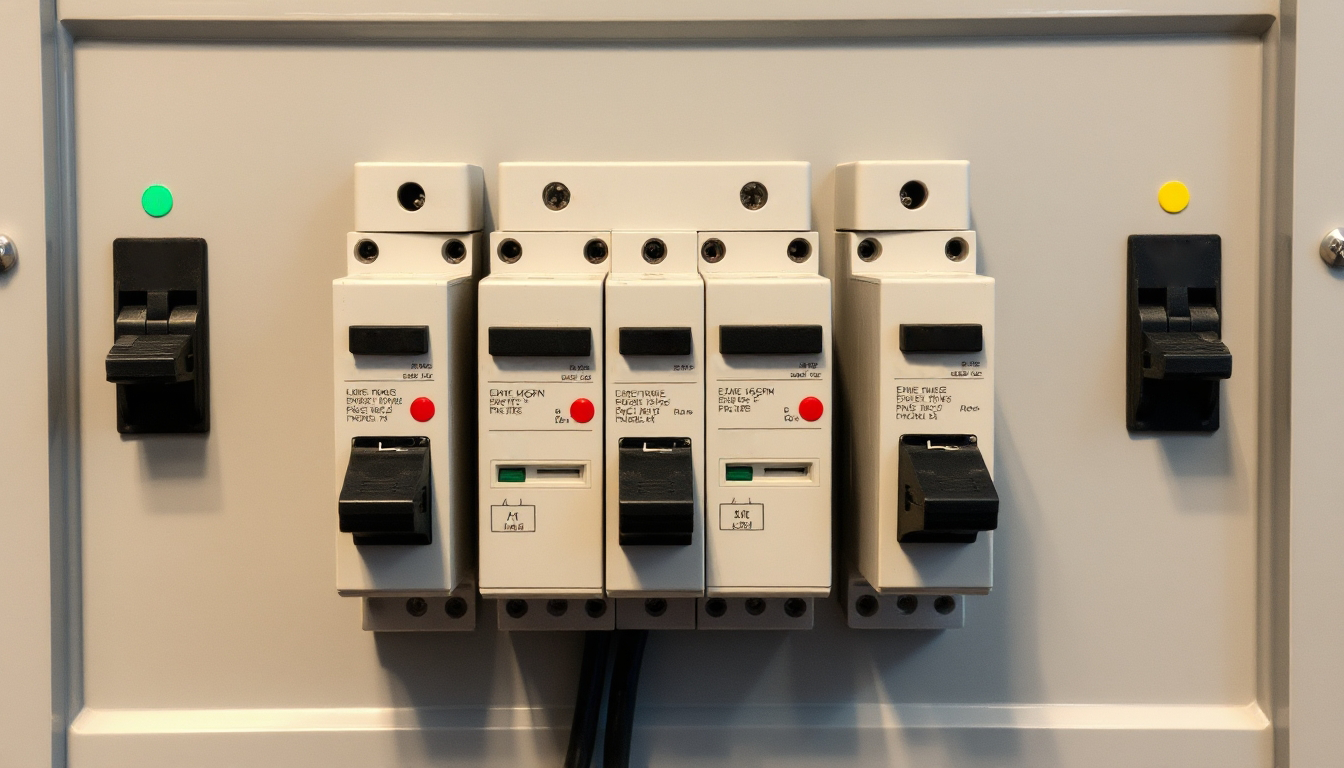

Der Fehlerstromschutzschalter (FI), auch bekannt als RCD (Residual Current Device), ist ein unverzichtbarer Bestandteil der Elektrosicherheit im Badezimmer. Er schaltet den Stromkreis innerhalb von Bruchteilen einer Sekunde ab, wenn er ein Ungleichgewicht zwischen dem hinführenden und rückführenden Strom feststellt – ein Zeichen für einen potenziellen Stromschlag. Dieser Schutz ist besonders in einem Raum wichtig, in dem Wasser und Elektrizität nahe beieinanderliegen.
Nach den aktuellen Vorschriften müssen fast alle Stromkreise im Badezimmer durch FI-Schalter mit einem Bemessungsdifferenzstrom von weniger als 30 mA geschützt werden. Diese Maßnahme dient dazu, die Sicherheit für Personen zu maximieren und die Gefahr von Stromunfällen zu minimieren.
Durch die Verwendung von FI-Schaltern in Kombination mit Komponenten, die gewisse IP-Schutzklassen erfüllen, wird eine umfassende Sicherheit gewährleistet.
Ein weiterer wichtiger Aspekt der Elektrosicherheit im Badezimmer ist der Schutzpotentialausgleich. Dieser sorgt dafür, dass alle leitfähigen Teile des Badezimmers das gleiche elektrische Potenzial haben und somit das Risiko elektrischer Schläge verringert wird. In Gebäuden mit einem zentralen Schutzpotentialausgleich über die Haupterdungsschiene ist in der Regel kein zusätzlicher Schutzpotentialausgleich für das Badezimmer erforderlich.
Dennoch schreibt die Norm vor, dass bestimmte leitfähige Teile, die in einen Raum mit einer Badewanne oder Dusche eingeführt werden, in den zusätzlichen Schutzpotentialausgleich einzubeziehen sind. Dies kann beispielsweise Rohrleitungen oder Metallstrukturen betreffen, die ein Risiko für die elektrische Sicherheit darstellen könnten.

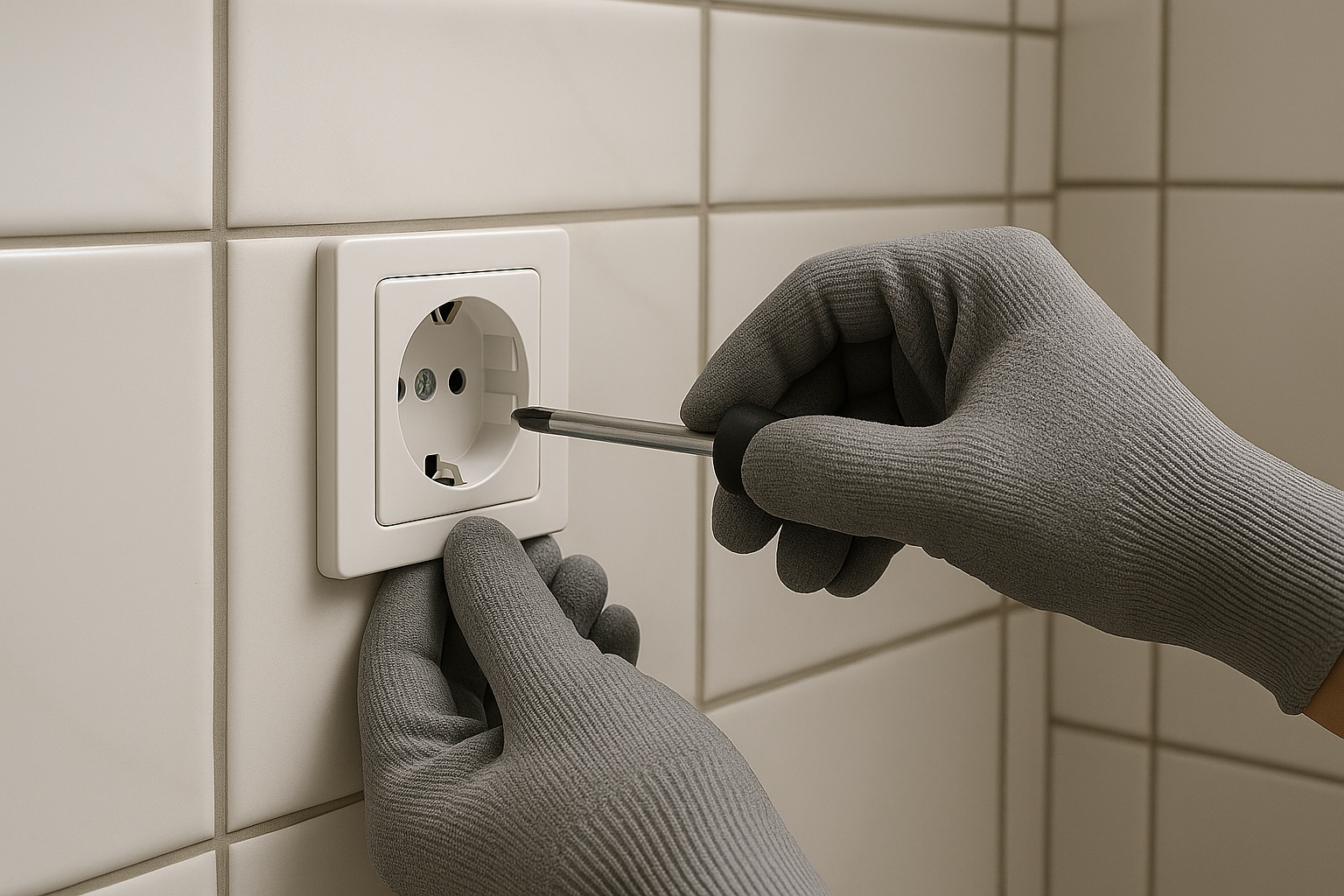

Steckdosen im Badezimmer sind einem erhöhten Risiko durch Wasserspritzer ausgesetzt, weshalb ein angemessener Spritzwasserschutz unerlässlich ist. Es wird empfohlen, alle Steckdosen im Badezimmer mit einem Wasserschutzdeckel auszustatten, um das Eindringen von Spritzwasser zu verhindern.
So bleibt die Sicherheit auch bei versehentlichem Wasserkontakt gewährleistet.
Die richtige Planung und Umsetzung der Elektroinstallation im Badezimmer ist entscheidend für die Sicherheit und Funktionalität dieses intimen Raumes. Die Einhaltung der Schutzbereiche, die Verwendung geeigneter IP-Schutzarten und die Beachtung der Norm DIN VDE 0100-701 sind nicht nur aus rechtlicher, sondern auch aus praktischer Sicht unverzichtbar. Sie schützen vor den potenziellen Gefahren, die von Elektrizität in Feuchträumen ausgehen.
Indem Sie sich an die Standards halten und bei der Auswahl von Leuchten und Geräten, der Verlegung von Kabeln und Leitungen sowie der Installation von Steckdosen und Schaltern sorgfältig planen, schaffen Sie ein Badezimmer, das sowohl sicher als auch angenehm ist. Lassen Sie sich von der Technik unterstützen, um ein Bad zu gestalten, das nicht nur funktional, sondern auch eine Wohlfühloase ist.
Die Schutzart IP67 bedeutet, dass die Leuchte vollständig staubdicht ist und kurzfristiges Untertauchen in Wasser unbeschadet übersteht. Es ist wichtig, diese Schutzart bei der Auswahl von Leuchten für den Außenbereich zu beachten.
Nein, im Schutzbereich 0 sind keine Steckdosen erlaubt. Dies dient der Sicherheit.
Ein Fehlerstromschutzschalter (FI) schützt Personen vor Stromschlägen, indem er den Stromkreis bei geringen Differenzen im Stromfluss sofort abschaltet. Er ist besonders wichtig in Feuchträumen, wo die Gefahr eines Stromschlags höher ist.
Für den Schutzbereich 2 ist im Allgemeinen mindestens die Schutzart IP44 erforderlich, um Leuchten vor Spritzwasser zu schützen.
Ja, Sie können Ihre Waschmaschine im Badezimmer aufstellen, sofern sie über einen adäquaten Spritzwasserschutz verfügt.
