Wärmepumpe-Leitungen verlegen: Tipps für eine effiziente Installation

Das Verlegen von Leitungen für eine Wärmepumpe ist ein zentraler Faktor für die Energieeffizienz und Langlebigkeit des Systems. In diesem Artikel finden Sie eine detaillierte Anleitung zur richtigen Leitungsverlegung, erfahren mehr über geeignete Materialien und erhalten Planungstipps, um häufige Fehler zu vermeiden.

Das Wichtigste auf einen Blick:

  • Es gibt verschiedene Arten von Wärmepumpen, die spezifische Anforderungen an die Leitungsverlegung stellen. Dazu gehören Luft-Wasser-, Wasser-Wasser- und Erdreich-Wärmepumpen.

  • Eine sorgfältige Planung der Leitungsverlegung ist essenziell, insbesondere die Auswahl geeigneter Materialien und, bei Erdwärmepumpen, die korrekte Verlegetiefe. Dies ist entscheidend für die Effizienz und Lebensdauer der Wärmepumpe.

  • Eine professionelle Installation stellt sicher, dass gesetzliche Vorgaben eingehalten werden, die Effizienz optimiert wird und langfristige Wartungskosten minimiert werden.

Arten von Wärmepumpen und ihre spezifischen Leitungsanforderungen

Eine Wärmepumpe.

Es gibt drei Haupttypen von Wärmepumpen: Luft-Wasser-Wärmepumpen, Wasser-Wasser-Wärmepumpen und Erdwärmepumpen. Jede dieser Varianten hat spezifische Vor- und Nachteile sowie besondere Anforderungen an die Leitungsverlegung.

Die Luft-Wasser-Wärmepumpe, die als Monoblock- oder Split-Gerät erhältlich ist, nutzt die Umgebungsluft als Wärmequelle. Monoblock-Geräte vereinen alle Komponenten in einem Gehäuse, während die Split-Variante eine separate Innen- und Außeneinheit besitzt. Für beide Bauformen sind spezielle Kältemittelleitungen notwendig, um die Wärme effizient zu übertragen.

Die Wasser-Wasser-Wärmepumpe verwendet Grundwasser als Wärmequelle und benötigt dafür zwei Brunnen: einen Saugbrunnen und einen Schluckbrunnen. Diese Art der Wärmepumpe stellt hohe Anforderungen an die Leitungen, da diese robust und korrosionsbeständig sein müssen, um den ständigen Kontakt mit Wasser auszuhalten.

Die Erdwärmepumpe nutzt die Wärmeenergie aus dem Boden, meistens über Erdsonden, die tief ins Erdreich eingebracht werden.

Planung der Leitungsverlegung für Wärmepumpen

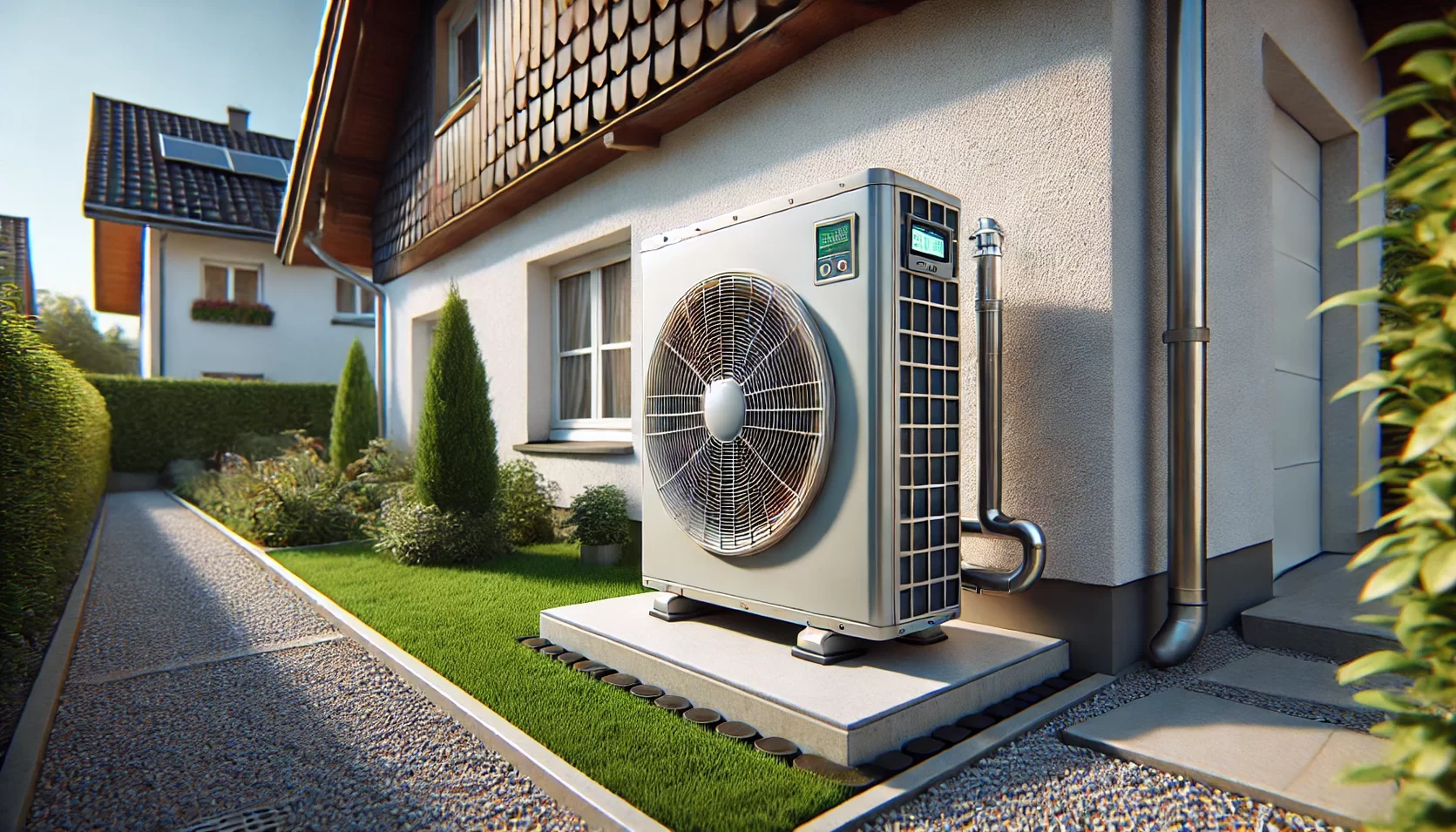

Reihenhaus mit Wärmepumpe

Eine sorgfältige Planung ist der Schlüssel zu einer erfolgreichen Leitungsverlegung für Ihre Wärmepumpe. Der Wärmetauscher sollte idealerweise im Erdreich oder im Grundwasser installiert werden, um die maximale Wärmeenergie effizient zu nutzen.

Die empfohlene Verlegetiefe für Wärmepumpenleitungen beträgt 60 bis 120 cm, um Frostschäden zu vermeiden. Flexible Wellrohre oder PVC-Schläuche sind besonders geeignet, da sie Temperaturschwankungen standhalten und somit Beschädigungen an den Rohrverbindungen verhindern können. Um Wärmeverluste und Frostschäden weiter zu vermeiden, sollte die Dämmung der Erdleitungen durch eine Feuchtigkeitssperre geschützt werden.

Die Installation einer Sole-Wasser-Wärmepumpe mit Erdsonden erfordert zusätzlich eine behördliche Genehmigung für die Bohrarbeiten. Deshalb ist es ratsam, sich frühzeitig über die erforderlichen Schritte und Vorgaben zu informieren, um Verzögerungen im Planungs- und Installationsprozess zu vermeiden.

Geeignete Materialien für Wärmepumpenleitungen

Die Auswahl der geeigneten Materialien für die Leitungen ist entscheidend für die Effizienz und Langlebigkeit des gesamten Systems. Zu den empfohlenen Materialien für die Verlegung von Wärmepumpenleitungen zählen PEX-Rohre, Edelstahlwellrohre und KG-Rohre.

PEX-Rohre sind besonders vorteilhaft, da sie flexibel, korrosionsbeständig und langlebig sind, was sie zu einer hervorragenden Wahl für Wärmepumpenanlagen macht. Spezielle Kunststoffmantelrohre und vorisolierte Rohre bieten zusätzlichen Schutz im Erdreich und tragen zur Minimierung von Wärmeverlusten bei.

Die Verwendung ungeeigneter Materialien kann die Lebensdauer der Wärmepumpe erheblich verkürzen und ihre Funktion beeinträchtigen. Daher sollten ausschließlich witterungsbeständige Materialien eingesetzt werden, da sie die Lebensdauer und Zuverlässigkeit der Leitungen deutlich erhöhen.

Installation der Wärmepumpenleitungen im Außenbereich

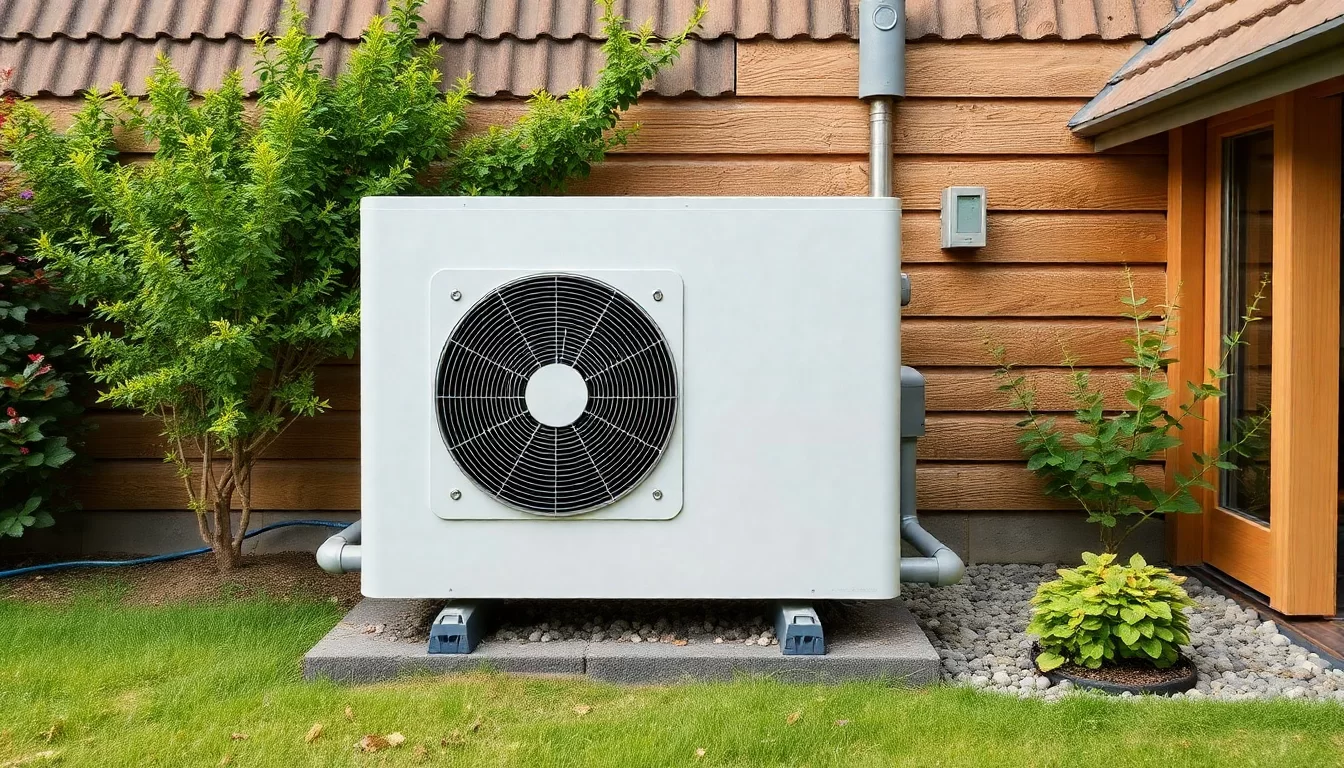

Wärmepumpe hinter Haus

Für die Installation von Wärmepumpenrohren im Außenbereich werden Gummi-Endkappen, Mauerdurchführungen, Klemmübergänge, Trassenwarnbänder sowie das Außengerät benötigt. Vorisolierte Fernwärmeleitungen bieten geringe Wärmeverluste und reduzieren den Installationsaufwand.

Ein häufiger Fehler bei der Installation ist die Nichteinhaltung der empfohlenen Verlegetiefe, was zu Wärmeverlusten bei den Fernwärmeleitungen führen kann.

– Verlegung im Erdreich

Bei der Verlegung von Rohren im Erdreich müssen besondere Herausforderungen wie Schutz vor Feuchtigkeit, Druck und mechanischen Einflüssen berücksichtigt werden. Die empfohlene Verlegetiefe beträgt 60 bis 120 cm, um Frostschäden zu vermeiden.

Rohre, die in unbeheizten Bereichen oder im Freien verlegt werden, müssen gemäß Gebäudeenergiegesetz (GEG) mit einer Wärmedämmung versehen sein, die mindestens die doppelte Dicke des Rohrdurchmessers aufweist. Die verwendeten Dämmstoffe sollten nicht nur isolieren, sondern auch feuchtigkeits- und druckresistent sein. Vorisolierte Rohre bieten hierbei durch eine werkseitige Feuchtigkeitssperre zusätzlichen Schutz vor Wasser.

– Verlegung oberirdischer Leitungen

Flexible Wellrohre sind ideal, um Schäden durch Temperaturschwankungen zu minimieren, insbesondere bei Luftwärmepumpen. Eine gute Dämmung ist wichtig, um Wärmeverluste zu reduzieren und die Energieeffizienz der Wärmepumpe zu steigern.

Der Außenmantel der Rohre sollte wetterbeständig sein, um langfristigen Schutz zu gewährleisten. Insbesondere bei Außeninstallationen ist eine sorgfältige Planung und Ausführung essenziell, um die Effizienz und Langlebigkeit der Anlage sicherzustellen.

Dichtungssysteme für Hauseinführungen

Die Hauseinführung von Wärmepumpenleitungen muss gas- und wasserdicht ausgeführt sein, um den gesetzlichen Anforderungen zu entsprechen. Sowohl Rohre als auch Kabel müssen zuverlässig abgedichtet werden, um eine sichere Funktion zu gewährleisten.

Für die unterschiedlichen Anforderungen beim Einbau von Wärmepumpensystemen bieten Hersteller wie DOYMA spezielle Dichtungssysteme an. Besonders bei erdberührenden Durchdringungen ist eine gas- und wasserdichte Abdichtung zwingend notwendig, um Schäden und Undichtigkeiten zu vermeiden.

Isolierung und Dämmung der Wärmepumpenleitungen

Die Dämmung von Wärmepumpenleitungen im Außenbereich ist entscheidend, um Wärmeverluste zu vermeiden und die Effizienz der Wärmepumpe zu steigern. Eine unzureichende Isolierung der Rohrleitungen kann die Leistung und die Lebensdauer der Anlage deutlich beeinträchtigen.

Für die Dämmung von erdverlegten Leitungen sind Materialien erforderlich, die nicht nur isolierend, sondern auch feuchtigkeitsresistent sind, wie zum Beispiel PU-Hartschaum oder perlitgefüllte Isolierschläuche. Oberirdisch eignen sich witterungsbeständige Dämmstoffe wie Elastomerschaum oder Polyethylenschaum besonders gut.

Die Qualität der Stoßverbindungen und eine korrekte Verklebung sind wichtig, um Wärmeverluste und die Bildung von Schwitzwasser zu verhindern. Vorschriften wie die 200%-Regel schreiben vor, dass für außen verlegte Leitungen die Dämmung doppelt so dick wie der Rohrdurchmesser sein muss. Hochwertige Dämmmaterialien tragen zusätzlich dazu bei, die Effizienz der Wärmepumpe zu erhöhen und Energieverluste zu minimieren.

Wartung und Pflege von Wärmepumpenleitungen

Fachmann wartet eine Wärmepumpe

Die regelmäßige Wartung der Wärmepumpenleitungen ist entscheidend, um ihre Effizienz und Lebensdauer zu gewährleisten. Durch eine fachgerechte Installation lassen sich langfristig höhere Betriebskosten und häufige Wartungsarbeiten vermeiden.

Ein guter Zugang zur Wärmepumpe ist notwendig, damit Wartungsarbeiten problemlos durchgeführt werden können. Zudem muss die Luftzirkulation rund um die Wärmepumpe ausreichend sein, um thermische Kurzschlüsse und Energieverluste zu verhindern. Regelmäßige Überprüfungen der Leitungen sind wichtig, um frühzeitig Lecks oder Beschädigungen zu erkennen.

– Häufige Fehler bei der Verlegung von Wärmepumpenleitungen und wie man sie vermeidet

Unsachgemäße Verbindungen der Leitungen können zu Leckagen und einer ineffizienten Systemfunktion führen. Werden die nötigen Abstände zu anderen Installationen nicht eingehalten, kann dies die Wartung erschweren.

Eine unsachgemäße Installation der Wärmepumpe führt oft zu hohen Betriebskosten, weshalb eine professionelle Planung und Umsetzung unerlässlich ist. Diese häufigen Fehler lassen sich vermeiden, indem die empfohlenen Verfahren und Standards beachtet werden.

– Vorteile einer professionellen Installation

Staatliche Förderungen von bis zu 70 % der Anschaffungskosten können die Wirtschaftlichkeit der Wärmepumpe erheblich verbessern, insbesondere wenn sie professionell installiert wurde. Die Beauftragung eines Fachmanns gewährleistet eine ordnungsgemäße und sichere Installation und reduziert das Risiko zukünftiger Probleme.

Eine fachgerechte Installation sorgt dafür, dass alle geltenden Vorschriften und Sicherheitsstandards eingehalten werden, wodurch mögliche rechtliche Probleme vermieden werden. Professionelle Installateure verfügen über das notwendige technische Wissen, um die Energieeffizienz der Wärmepumpe zu optimieren und alle Einstellungen korrekt vorzunehmen.

Zusammenfassung

Die richtige Verlegung und Wartung von Wärmepumpenleitungen ist essenziell für die Effizienz und Langlebigkeit des Systems. Von der Materialauswahl über die Planung und Montage bis hin zur regelmäßigen Kontrolle spielt jeder Schritt eine wichtige Rolle, um Heizkosten zu senken und die Umwelt zu schonen. Eine professionelle Installation stellt sicher, dass alle gesetzlichen Vorgaben erfüllt werden und die Anlage optimal funktioniert.

Häufig gestellte Fragen

– Welche Arten von Wärmepumpen gibt es?

Es gibt drei Hauptarten von Wärmepumpen: Luft-Wasser-Wärmepumpen, Wasser-Wasser-Wärmepumpen und Erdwärmepumpen. Jede Variante bietet spezifische Vorteile, die je nach individuellen Anforderungen und Gegebenheiten optimal genutzt werden können.

– Wie tief sollten Wärmepumpenleitungen im Erdreich verlegt werden?

Wärmepumpenleitungen sollten in einer Tiefe von 60 bis 120 cm verlegt werden. Diese Tiefe schützt die Leitungen effektiv vor Frostschäden und gewährleistet eine zuverlässige Funktion des Systems.

– Welche Materialien eignen sich für Wärmepumpenleitungen?

Für Wärmepumpenleitungen sind vor allem PEX, Edelstahlwellrohre und KG-Rohre geeignet. Diese Materialien sorgen für eine langlebige und effiziente Nutzung der Anlage.

– Warum ist die Dämmung der Wärmepumpenleitungen wichtig?

Die Dämmung der Wärmepumpenleitungen ist entscheidend, um Wärmeverluste zu minimieren. Dadurch wird die Effizienz der Wärmepumpe erhöht, was sowohl die Energienutzung optimiert als auch die Betriebskosten senkt.

– Welche Vorteile bietet eine professionelle Installation?

Eine professionelle Installation stellt sicher, dass alle gesetzlichen Vorschriften eingehalten werden und die Anlage mit maximaler Effizienz arbeitet. Zudem kann sie die Voraussetzung für den Erhalt staatlicher Förderungen schaffen.
