Der Kreisprozess einer Wärmepumpe ermöglicht die effiziente Nutzung von Umweltwärme. In diesem Artikel erklären wir die vier zentralen Schritte – Verdampfen, Verdichten, Verflüssigen und Entspannen – und wie sie zur Effizienzsteigerung von Wärmepumpen beitragen. Außerdem beleuchten wir, warum der Clausius-Rankine-Kreisprozess grundlegend für das Verständnis und die Analyse der Funktionsweise von Wärmepumpen ist.
Wärmepumpen nutzen Umgebungswärme durch einen thermodynamischen Kreisprozess, der aus Verdampfen, Verdichten, Verflüssigen und Entspannen besteht, um Heizenergie effizient bereitzustellen.
Die Effizienz von Wärmepumpen wird durch den Temperaturunterschied und den Coefficient of Performance (COP) bestimmt. Unter optimalen Bedingungen können sie Heizkosten um bis zu 50 % im Vergleich zu älteren Heizsystemen senken.
Die Zukunft der Wärmepumpentechnologie liegt in der Integration erneuerbarer Energien und der Entwicklung innovativer Materialien. Diese Ansätze erhöhen die Effizienz und tragen zur Reduzierung von CO₂-Emissionen bei.
Eine Wärmepumpe ist im Grunde eine umgekehrte Wärmekraftmaschine. Im Gegensatz zu herkömmlichen Heizsystemen, die Wärme durch Verbrennung erzeugen, nutzt die Wärmepumpe Umgebungswärme, um ein Vielfaches der eingesetzten elektrischen Energie als Wärme bereitzustellen.
Der Wärmepumpenprozess besteht aus vier zentralen Zustandsänderungen:
isotherme Expansion
adiabatische Kompression
Wärmeabgabe
adiabatische Expansion
Der Clausius-Rankine-Kreisprozess ist ein thermodynamisches Modell, das diese Zustandsänderungen beschreibt und die Grundlage für die Analyse von Wärmepumpen bildet. Dieser Prozess ermöglicht es, Wärme von einem kälteren zu einem wärmeren Bereich zu transportieren, wobei die eingesetzte Antriebsenergie effizient genutzt wird. Dadurch eignen sich Wärmepumpen hervorragend für die Beheizung von Gebäuden und andere Anwendungen, bei denen Umgebungswärme genutzt werden kann.
Im Verdampfer der Wärmepumpe entzieht das Kältemittel der Umgebung Wärme, wodurch es vom flüssigen in den gasförmigen Zustand übergeht. Dieser Verdampfungsprozess ist entscheidend für die Aufnahme von Umgebungswärme und sorgt dafür, dass die Wärmepumpe effizient arbeiten kann.
Sobald das Kältemittel verdampft ist, gelangt es in den Verdichter, wo es komprimiert wird. Der Verdichter spielt eine Schlüsselrolle, da durch die Verdichtung des gasförmigen Kältemittels dessen Druck und Temperatur steigen. Dies ermöglicht eine effektive Wärmeübertragung.
Dieser Prozess funktioniert ähnlich wie bei einem Kühlschrank, mit dem Unterschied, dass hier die abgegebene Wärme zum Heizen genutzt wird. Die Überhitzung des Arbeitsmittels nach der Verdampfung verhindert, dass Flüssigkeitströpfchen in den Verdichter gelangen, was die Effizienz zusätzlich steigert.
Nach der Verdichtung strömt das heiße Kältemittel in den Verflüssiger. Dort gibt es die zuvor aufgenommene Wärme ab, wodurch es sich abkühlt und wieder verflüssigt. Die im Verflüssiger freigesetzte Wärme wird an die Heizungsanlage übertragen und zur Beheizung von Gebäuden genutzt. Dieser Verflüssigungsprozess ist entscheidend für die Wärmeabgabe und die Effizienz des Systems.
Anschließend wird der Druck des Kältemittels durch ein Entspannungsventil reduziert. Dadurch sinken sowohl die Temperatur als auch der Druck, sodass das Kältemittel erneut Wärme aus der Umgebung aufnehmen kann. Der Kreislauf beginnt dann von vorne. Diese Abfolge von Zustandsänderungen sorgt für eine kontinuierliche Wärmeaufnahme und -abgabe und bildet die Grundlage für die Funktionsweise einer Wärmepumpe.
Der Clausius-Rankine-Kreisprozess ist ein grundlegender thermodynamischer Prozess, der die Funktionsweise von Wärmepumpen beschreibt. Dabei werden zwei wichtige Phasenänderungen des Kältemittels durchlaufen: Verdampfung und Verflüssigung. Diese Phasenänderungen ermöglichen es der Wärmepumpe, Wärme von einem kalten Reservoir zu einem warmen zu transportieren und dabei effizient zu arbeiten. Die Analyse von Kreisprozessen ist entscheidend, um die Effizienz von Wärmepumpen zu verstehen.
Der Wärmepumpenprozess besteht aus vier Hauptschritten:
Verdampfen
Verdichten
Verflüssigen
Entspannen
Diese Schritte bilden das Fundament des Wärmepumpenprozesses und sorgen für eine optimale Nutzung der Umgebungswärme.
Die Verdampfung erfolgt, indem das Kältemittel Wärme aus der Umgebung aufnimmt und in den gasförmigen Zustand übergeht. Dieser thermodynamische Kreislauf ist das Kernstück jeder Wärmepumpe und entscheidend für ihre Funktionsweise.
Isotherme und adiabatische Prozesse spielen eine zentrale Rolle im Arbeitsablauf der Wärmepumpe. Während der isothermen Verdampfung verdampft das Arbeitsmittel bei konstanter Temperatur. Dadurch kann Wärme aus der Umgebung optimal aufgenommen werden, was entscheidend für die Effizienz des Prozesses ist. Die konstante Temperatur während der Wärmeaufnahme trägt maßgeblich zum Wirkungsgrad bei. Adiabatische Prozesse hingegen finden ohne Wärmeaustausch mit der Umgebung statt. Insbesondere die adiabatische Verdichtung sorgt dafür, dass die Temperatur des Kältemittels ansteigt, da keine Wärme nach außen abgegeben wird. Diese Eigenschaft verbessert die Effizienz des Systems und ist ein wesentlicher Faktor im thermodynamischen Kreislauf der Wärmepumpe.
Die Effizienz einer Wärmepumpe wird stark von der Temperaturdifferenz zwischen Verdampfer und Kondensator beeinflusst. Ein größerer Temperaturgradient führt zu einer erhöhten Wärmeabgabe während der Kondensation im Kondensator. Diese Temperaturunterschiede sind entscheidend für die thermodynamische Leistung und den Wirkungsgrad der Wärmepumpe. Ein größerer Temperaturunterschied kann die Effizienz der Wärmepumpe steigern, da der Energieaufwand für den Prozess minimiert wird. Daher hat der Temperaturgradient zwischen Verdampfer und Kondensator einen direkten Einfluss auf die Gesamtleistung der Wärmepumpe. Ein besseres Verständnis dieser Zusammenhänge hilft, die Effizienz von Wärmepumpen weiter zu optimieren.
Im realen Betrieb unterscheidet sich der Wirkungsgrad einer Wärmepumpe deutlich vom idealen Wirkungsgrad. Faktoren, die die Effizienz senken und zu Energieverlusten führen, sind unter anderem:
Temperaturunterschiede
Systemverluste
ineffiziente Komponenten
Wärmeverluste
nicht optimierte Betriebsbedingungen
Diese Faktoren können die Gesamtleistung der Wärmepumpe erheblich beeinträchtigen.
Energieverluste im praktischen Betrieb von Wärmepumpen sind unvermeidbar. Dennoch lassen sie sich durch technische Verbesserungen und optimierte Betriebsbedingungen reduzieren. Während der ideale Wirkungsgrad meist unter Normbedingungen ermittelt wird, beeinflussen zahlreiche praktische Herausforderungen den tatsächlichen Wirkungsgrad. Ein tieferes Verständnis dieser Faktoren ist entscheidend, um die Effizienz von Wärmepumpen im realen Betrieb zu maximieren.
Überhitzung und Druckverluste gehören zu den zentralen Problemen, die die Effizienz von Wärmepumpen mindern. Druckverluste können entstehen, wenn Rohre nicht optimal dimensioniert sind oder Reibungsverluste auftreten. Diese reduzieren den isentropen Wirkungsgrad und beeinflussen die Verdampfungstemperatur, wodurch der Prozess von der idealen isothermen oder isobaren Funktionsweise abweicht.
Die Überhitzung des Arbeitsmittels nach dem Verdampfen hat hingegen den Zweck, Tröpfchen im Verdichter zu vermeiden, was die Betriebssicherheit erhöht. Allerdings führen die gleichzeitig auftretenden Druckverluste zu einer weiteren Absenkung der Verdampfungstemperatur, was die Effizienz zusätzlich beeinträchtigt. Diese Herausforderungen müssen bei der Planung und Optimierung von Wärmepumpenanlagen berücksichtigt werden, um Effizienzverluste so weit wie möglich zu minimieren.
Im realen Betrieb verläuft der Wärmepumpenkreislauf oft nicht isotherm, insbesondere bei der Verdampfung und Kondensation. Diese Prozesse finden in der Praxis nicht unter konstanten Temperaturbedingungen statt, wodurch weitere Effizienzverluste entstehen. Solche Abweichungen von idealen Betriebszuständen stellen eine der zentralen Herausforderungen für die effiziente Nutzung von Wärmepumpen dar. Aktuelle Forschungsprojekte zielen darauf ab, die Effizienz von Wärmepumpen mithilfe innovativer Materialien und optimierter Verfahren weiter zu steigern. Ein besseres Verständnis der nicht-isothermen Prozesse und ihrer Auswirkungen ist dabei entscheidend, um die nächste Generation von Wärmepumpen leistungsfähiger und effizienter zu gestalten.
Die Leistungszahl, auch bekannt als Coefficient of Performance (COP), ist eine wichtige Kennzahl zur Beurteilung der Effizienz von Wärmepumpen. Sie beschreibt das Verhältnis zwischen der erzeugten Wärme und der dafür benötigten elektrischen Energie. Ein hoher COP weist auf eine besonders effiziente Arbeitsweise der Wärmepumpe hin.
Der Wirkungsgrad von Wärmepumpen hängt vom Modell und den Betriebsbedingungen ab. Er liegt jedoch typischerweise zwischen 300 und 500 Prozent, wodurch Wärmepumpen deutlich effizienter sind als viele herkömmliche Heizsysteme.
Moderne Wärmepumpen können die Heizkosten im Vergleich zu älteren Modellen um bis zu 50 % senken. Diese Effizienzvorteile machen sie zu einer attraktiven Wahl für verschiedene Anwendungsbereiche.
Der COP wird berechnet, indem die Heizleistung durch die Verdichterleistung geteilt wird. Die Formel lautet COP = Q / W. Diese Berechnung spielt eine zentrale Rolle bei der Bewertung der Effizienz und hilft, das passende Wärmepumpensystem für spezifische Anforderungen auszuwählen.
Der ideale Wirkungsgrad einer Wärmepumpe, der unter Normbedingungen berechnet wird, ist stets höher als der reale Wirkungsgrad. Dieser wird durch praktische Herausforderungen wie die Betriebsumgebung beeinflusst. So arbeiten Erdwärmepumpen bei der Warmwassererzeugung in der Regel effizienter als Luft-Wasser-Wärmepumpen. Die Unterschiede zwischen idealen und realen Bedingungen machen deutlich, wie wichtig die Betriebsumgebung und der konkrete Anwendungsfall für die tatsächliche Effizienz einer Wärmepumpe sind.
Wärmepumpen sind äußerst vielseitig und werden in vielen verschiedenen Anwendungsbereichen eingesetzt. Hauptsächlich dienen sie der Beheizung von Gebäuden, wobei sie durch die Nutzung von Umgebungswärme besonders effizient arbeiten. Zusätzlich können sie zur Erwärmung von Brauchwasser oder zur Erzeugung von Prozesswärme eingesetzt werden. Die neueste Generation von Wärmepumpen kann sogar Heizen, Warmwasserbereitung und Kühlung kombinieren, was ihre Vielseitigkeit deutlich erweitert.
Wärmepumpen lassen sich außerdem mit anderen Heizsystemen kombinieren oder in Fernwärmenetze integrieren. Der Wärmepumpenprozess wird auch in Kühlschränken und Klimaanlagen für die Kühlung verwendet. Diese breite Palette an Anwendungsmöglichkeiten macht Wärmepumpen zu einer attraktiven Lösung für vielfältige Einsatzgebiete.
Wärmepumpen gewinnen Wärme aus natürlichen Quellen wie dem Erdreich, dem Grundwasser oder der Außenluft, um Gebäude zu heizen und Warmwasser bereitzustellen. Die benötigte mechanische Energie für den Betrieb wird meist elektrisch bereitgestellt, in der Regel durch einen Elektromotor. Dadurch kann die Umgebungswärme effizient genutzt werden, was die Betriebskosten senkt und gleichzeitig die Raumluftqualität verbessert. Neue Bauformen von Wärmepumpen ermöglichen ihre Installation selbst in beengten Bereichen, beispielsweise auf Dächern. Zudem arbeiten moderne Geräte nahezu geräuschlos, was sie sowohl umweltfreundlicher als auch benutzerfreundlicher macht. Diese Fortschritte machen Wärmepumpen zu einer idealen Lösung für die zeitgemäße Gebäudebeheizung und Warmwasserbereitung.

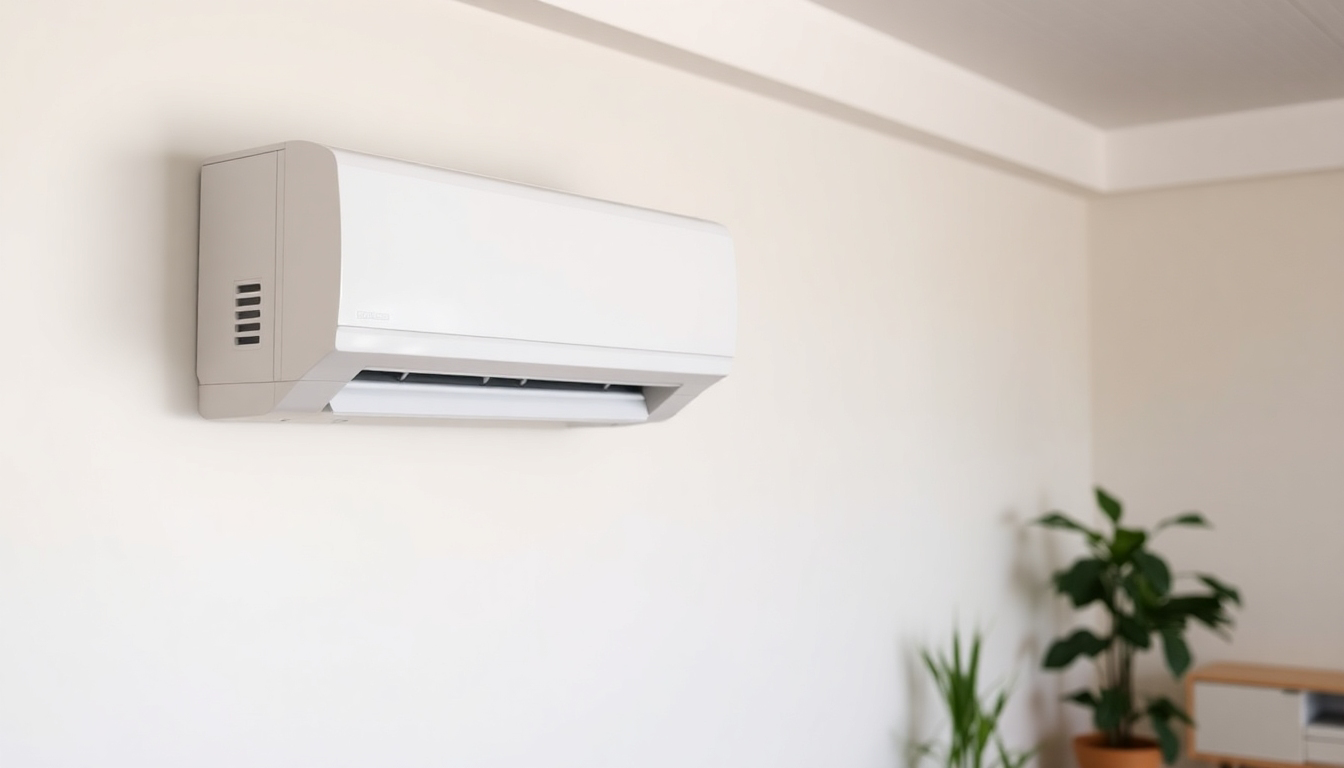

Kältemaschinen nutzen denselben Wärmepumpenprozess, indem sie Wärme aus kühlen Räumen entziehen und nach außen ableiten. Ihr Hauptzweck besteht darin, Wärme aus einem zu kühlenden Raum abzutransportieren, weshalb sie ideal für die Raumkühlung sind. Obwohl Wärmepumpen primär für das Heizen entwickelt wurden, liegt der Schwerpunkt der Kältemaschinen in der Kühlung. Diese beiden Anwendungen zeigen eindrucksvoll die Vielseitigkeit des Wärmepumpenprozesses, der sowohl für die Erzeugung von Wärme als auch für die Abführung von Wärme effektiv eingesetzt werden kann.

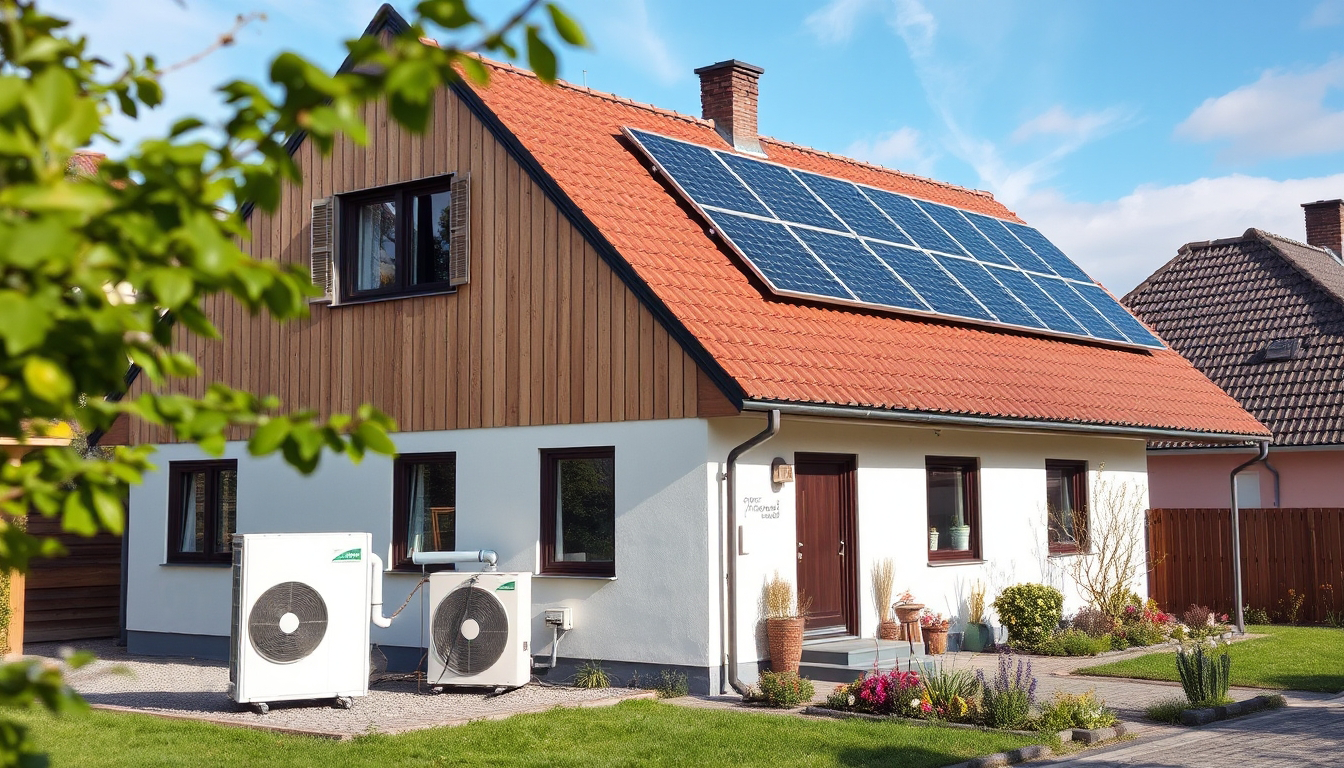

Die Zukunft der Wärmepumpentechnologie ist vielversprechend, da politische Maßnahmen den Einsatz emissionsfreier Wärmepumpen, insbesondere mit Ökostrom, vorantreiben. Zukünftige Entwicklungen werden durch die verstärkte Einbindung erneuerbarer Energien geprägt, was sowohl die Effizienz als auch die Umweltfreundlichkeit der Technologie weiter erhöht.
Diese Fortschritte werden nicht nur die Effizienz der Systeme steigern, sondern auch deren Einsatzmöglichkeiten erweitern. Die Kombination von Wärmepumpen mit anderen erneuerbaren Energietechnologien könnte eine Schlüsselrolle bei der Erreichung der Klimaziele spielen und einen wesentlichen Beitrag zur Reduzierung der CO₂-Emissionen leisten.
Aktuelle Forschungsprojekte konzentrieren sich darauf, die Leistungsfähigkeit von Wärmepumpen durch neue Materialien und Verfahren zu verbessern. Ein Durchbruch in der Leistungselektronik ermöglicht beispielsweise einen elektrischen Wirkungsgrad von 99,74 Prozent bei modernen Wärmepumpen, wodurch die Gesamteffizienz des Systems weiter optimiert wird. Diese Fortschritte erhöhen die Langlebigkeit der Geräte und verringern den Wartungsaufwand, was Wärmepumpen zu einer kosteneffizienten und nachhaltigen Heizlösung der Zukunft macht.
Der Einsatz innovativer Technologien und Materialien wird Wärmepumpen künftig noch effizienter und umweltfreundlicher machen. Diese Entwicklungen sind essenziell, um die steigende Nachfrage nach nachhaltigen Heizlösungen zu bedienen und die Abhängigkeit von fossilen Brennstoffen deutlich zu reduzieren.
Wärmepumpen tragen erheblich zur Verringerung der CO₂-Emissionen bei, insbesondere wenn sie mit erneuerbaren Energien betrieben werden. Damit stellen sie eine umweltfreundliche Alternative zu herkömmlichen, auf fossilen Brennstoffen basierenden Heizsystemen dar. Durch die Nutzung erneuerbarer Energiequellen in Kombination mit Wärmepumpen kann der Einsatz fossiler Brennstoffe weiter gesenkt werden, was einen entscheidenden Beitrag zur Erreichung der Klimaziele leistet.
Die Weiterentwicklung der Wärmepumpentechnologie wird eine zentrale Rolle bei der Transformation des Wärmebereichs spielen, indem sie klimafreundliche Alternativen zu fossilen Heizungen bietet. Solche nachhaltigen Lösungen sind nicht nur gut für die Umwelt, sondern auch ökonomisch sinnvoll, da sie langfristig Kosten reduzieren und die Energieunabhängigkeit fördern.
Zusammenfassend lässt sich sagen, dass Wärmepumpen eine effiziente und umweltfreundliche Alternative für die Gebäudeheizung und Warmwasserbereitung darstellen. Sie nutzen Umgebungswärme und können durch die Integration erneuerbarer Energien vielfältige Vorteile im Vergleich zu traditionellen Heizsystemen bieten. Die Effizienz und Leistungsfähigkeit moderner Wärmepumpen hängen zwar von Modell und Betriebsbedingungen ab, doch neuere Systeme weisen erhebliche Fortschritte in diesen Bereichen auf. Die Zukunft der Wärmepumpentechnologie wird durch technologische Innovationen und politische Unterstützung weiter vorangetrieben. Diese Entwicklungen werden nicht nur die Effizienz und Nachhaltigkeit der Systeme verbessern, sondern auch ihre Bedeutung für die Erreichung der Klimaziele stärken. Wärmepumpen sind eine vielversprechende Technologie, die sowohl ökologische als auch ökonomische Vorteile bietet.
Eine Wärmepumpe überträgt Wärme von einem kälteren auf einen wärmeren Bereich und dient somit effizient als Heiz- oder Kühlsystem. Dafür nutzt sie elektrische Energie, um den Wärmetransport zu ermöglichen.
Der Wärmepumpen-Kreisprozess besteht aus vier Hauptschritten: isotherme Expansion, adiabatische Kompression, Wärmeabgabe und adiabatische Expansion. Diese Vorgänge ermöglichen es, Wärme aus einer externen Quelle zu gewinnen und in ein Gebäude zu transportieren.
Der Clausius-Rankine-Prozess ist ein thermodynamisches Modell, das die Wärmeübertragung zwischen einem kalten und einem warmen Reservoir beschreibt. Es wird häufig bei Wärmepumpen eingesetzt, um eine effiziente Nutzung der Wärmeenergie zu gewährleisten.
Die Leistungszahl (COP) gibt das Verhältnis der erzeugten Heizleistung zur eingesetzten elektrischen Energie an. Sie wird mit der Formel COP = Q / W berechnet. Ein höherer COP-Wert zeigt eine effizientere Anlage an.
Wärmepumpen werden hauptsächlich zur Beheizung von Gebäuden und zur Brauchwassererwärmung eingesetzt. Sie finden aber auch in Kühlschränken und Klimaanlagen Verwendung, wo sie zur Kühlung beitragen.
