Wie plant man eine Fußbodenheizung richtig? In diesem Artikel erfahren Sie alles Wichtige – von der Heizlastberechnung über die Wahl des Verlegeabstands bis hin zur Materialermittlung. Wir begleiten Sie durch den gesamten Planungsprozess, damit Ihre Fußbodenheizung effizient und zuverlässig arbeitet.
Fußbodenheizungen bieten gleichmäßige Wärme und hohen Komfort. Wassergeführte Systeme sind besonders energieeffizient, während elektrische Varianten sich durch ihre einfache Installation auszeichnen.
Eine gründliche Heizlastberechnung ist entscheidend für die Planung und Effizienz einer Fußbodenheizung – dabei müssen Faktoren wie Raumgröße und Dämmung berücksichtigt werden.
Die Wahl von Bodenbelägen mit hoher Wärmeleitfähigkeit, wie Keramikfliesen oder Naturstein, maximiert die Effizienz der Fußbodenheizung und sorgt für eine schnelle Erwärmung des Raumes.
Fußbodenheizungen sind eine beliebte Wahl für moderne Heizsysteme, da sie eine gleichmäßige Wärmeverteilung ermöglichen und den Wohnkomfort erhöhen. Es gibt zwei Haupttypen: wassergeführte und elektrische Systeme. Bei wassergeführten Fußbodenheizungen zirkuliert warmes Wasser durch Rohrleitungen, die unter dem Boden verlegt sind. Diese Systeme gelten als besonders energieeffizient, da sie mit niedrigen Vorlauftemperaturen betrieben werden können. Elektrische Fußbodenheizungen hingegen nutzen Heizleiter, die die Wärme direkt an den Boden abgeben und sich besonders für Renovierungen eignen – ihre Installation ist schnell und unkompliziert.
Ein wesentlicher Vorteil von Fußbodenheizungen ist ihre lange Lebensdauer: Bei fachgerechter Verlegung und regelmäßiger Wartung können sie 40 bis 60 Jahre zuverlässig funktionieren. Während wassergeführte Systeme einen höheren Wartungsaufwand mit sich bringen, sind elektrische Varianten wartungsärmer, da sie ohne bewegliche Bauteile auskommen.
Beide Systeme bieten eine effiziente und komfortable Heizlösung, die sich deutlich von herkömmlichen Heizkörpern unterscheidet: Statt Konvektion erzeugen sie eine angenehme Strahlungswärme, die für ein behagliches Raumklima sorgt.
Die Entscheidung zwischen einem wassergeführten und einem elektrischen System hängt von verschiedenen Faktoren ab – etwa dem Wärmebedarf, der Gebäudeart oder den individuellen Vorlieben. Beide Varianten haben ihre spezifischen Vor- und Nachteile, die sorgfältig abgewogen werden sollten, um die passende Lösung für Ihr Zuhause zu finden.
Die Planung einer Fußbodenheizung ist ein entscheidender Schritt, um eine effiziente und gleichmäßige Wärmeverteilung sicherzustellen. Eine gründliche Heizlastberechnung ist unerlässlich, um den tatsächlichen Wärmebedarf eines Raumes zu bestimmen. Diese sollte idealerweise von einem Fachbetrieb durchgeführt werden, um präzise Ergebnisse zu erzielen und die optimale Auslegung des Heizsystems zu gewährleisten.
Die Heizlastberechnung ist ein zentraler Bestandteil der Planungsphase, da sie ermittelt, wie viel Wärme benötigt wird, um einen Raum zuverlässig zu beheizen. Sie stellt sicher, dass die Fußbodenheizung effizient arbeitet und keine Über- oder Unterdimensionierung erfolgt. Grundlage bilden die gängigen DIN-Normen: DIN EN 12831 für Neubauten und DIN 4108 für den baulichen Wärmeschutz.
Zur Berechnung des Wärmebedarfs müssen verschiedene Einflussfaktoren einbezogen werden – darunter Raumgröße, Nutzung, Dämmstandard und Gebäudeausrichtung. Diese Daten fließen in eine normgerechte Berechnungsformel ein, um die exakte Heizlast zu bestimmen. Eine sorgfältige Dimensionierung hilft, den Energieverbrauch zu senken und die Betriebskosten zu optimieren.
Besonders wichtig ist, dass alle relevanten Parameter vollständig und korrekt erfasst werden. Dazu zählen die thermischen Eigenschaften der verwendeten Baumaterialien ebenso wie potenzielle Wärmeverluste durch Fenster, Türen oder ungedämmte Bauteile. Die Heizlastberechnung bildet somit die technische Grundlage für die anschließende Planung und sorgt dafür, dass das Heizsystem exakt auf die Anforderungen des jeweiligen Raumes abgestimmt ist.
Der Verlegeabstand der Heizungsrohre ist ein zentraler Faktor für die Effizienz und Leistungsfähigkeit einer Fußbodenheizung. Er bezeichnet den Abstand zwischen den einzelnen Rohrleitungen und wird maßgeblich durch den spezifischen Wärmebedarf des jeweiligen Raumes bestimmt. Ein engerer Abstand sorgt für eine höhere Wärmeabgabe und eine gleichmäßigere Oberflächentemperatur des Fußbodens.
Für Fußbodenheizungen in Kombination mit Wärmepumpen wird in der Regel ein Verlegeabstand von 10 cm empfohlen, um eine optimale Wärmeübertragung sicherzustellen. Bei Systemen, die mit Gas oder Öl betrieben werden, kann – abhängig vom Wärmebedarf – auch ein Abstand von bis zu 15 cm ausreichend sein.
Die richtige Wahl des Verlegeabstands trägt wesentlich zur Energieeffizienz und zum thermischen Komfort bei.
Die Berechnung des Materialbedarfs ist ein wichtiger Schritt, um sicherzustellen, dass alle benötigten Komponenten in ausreichender Menge vorhanden sind. Die Materialkalkulation umfasst unter anderem den Netzbedarf pro Quadratmeter – ohne Berücksichtigung von Verschnitt und Anbindeleitungen. Der tatsächliche Rohrbedarf hängt vom gewählten Verlegeabstand, dem Raumwärmebedarf sowie vom Rohrdurchmesser und dem Bodenbelag ab.
Beispielsweise werden für einen Raum mit 15 m² Fläche und einem Verlegeabstand von 15 cm etwa 87 Meter Heizungsrohr benötigt. Zusätzlich zu den Rohren sind auch Dämmmaterialien und Systemelemente wie Faltplatten, Dämmrollen oder Hohlkammer-Verlegeplatten zu berücksichtigen.
Eine präzise Materialplanung ist entscheidend, um unnötige Kosten zu vermeiden und eine reibungslose Installation zu gewährleisten.
Für Fußbodenheizungen stehen verschiedene Verlegearten zur Verfügung, die jeweils spezifische Vorteile bieten. Die mäanderförmige Verlegung erfolgt in parallelen Rohrschlangen ohne weiche S-förmige Bögen und eignet sich besonders für Flächen mit gleichmäßigem Wärmebedarf. Sie wird in mehreren Schritten umgesetzt und ermöglicht eine flächendeckende Wärmeverteilung.

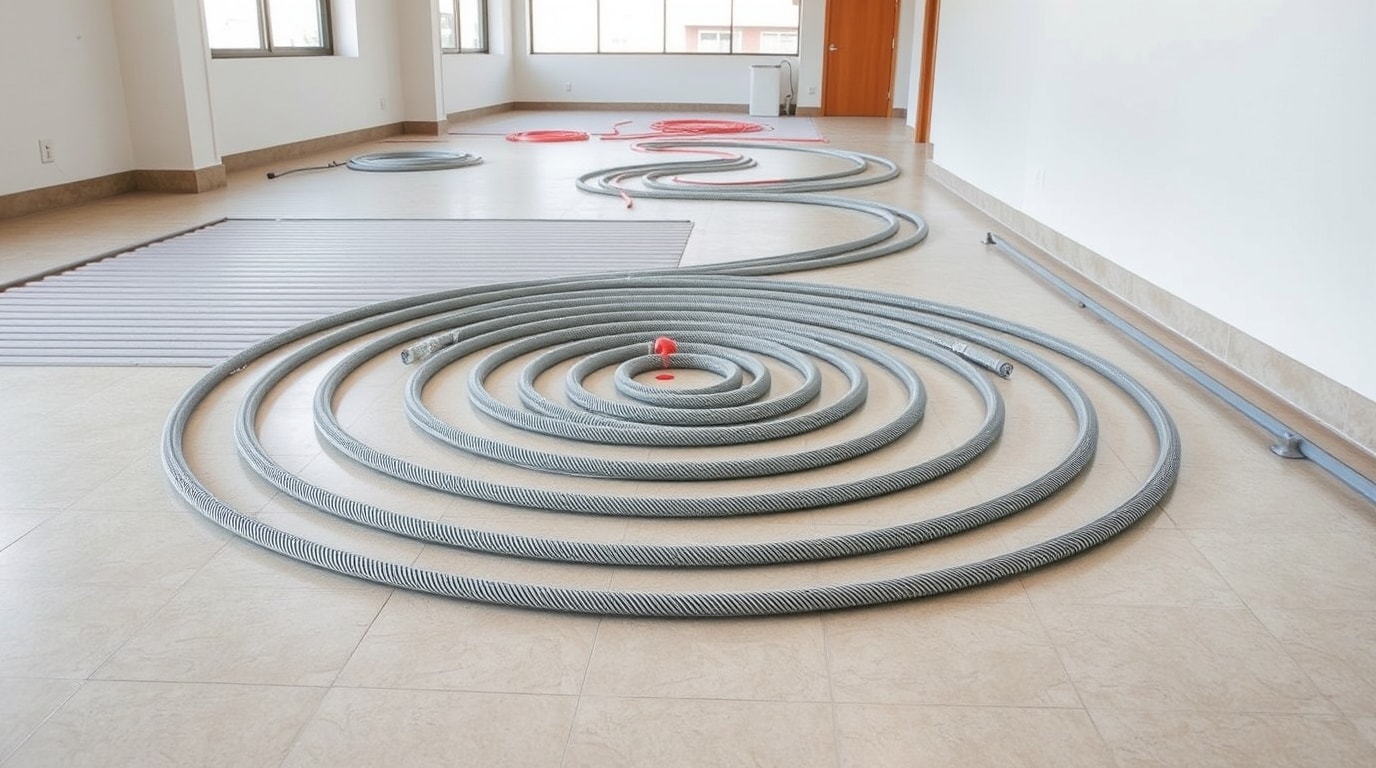

Die schneckenförmige oder bifilare Verlegung sorgt für eine gleichmäßige Oberflächentemperatur und ist einfacher zu realisieren. Bei dieser Methode liegen die Rohre nah beieinander, was zu weniger fühlbaren Temperaturunterschieden führt und somit den Komfort erhöht. Diese Verlegeart wird häufig empfohlen, da sie eine effiziente Wärmeverteilung gewährleistet.
Die modulare Verlegung erlaubt eine gezielte Temperaturanpassung in unterschiedlichen Raumzonen, indem je nach Bedarf mehr oder weniger Heizfläche vorgesehen wird. Mischformen, etwa aus einfacher und doppelter Mäanderverlegung, kombinieren die Vorteile verschiedener Techniken und bieten so eine optimale Lösung für komplexe Anforderungen.
Die Planung und Berechnung der Heizkreise ist ein zentraler Schritt, um eine gleichmäßige Wärmeverteilung sicherzustellen und Druckverluste zu vermeiden. Durch eine geschickte Verlegung lassen sich Temperaturunterschiede zwischen dem Anfang und Ende eines Heizkreises deutlich reduzieren.
Ein hydraulischer Abgleich ist erforderlich, um die Heizleistung jeder Zone optimal einzustellen und den Energieverbrauch zu senken. Im Folgenden werden wesentliche Aspekte wie die maximal zulässige Länge eines Heizkreises sowie der Einfluss von Rohrdurchmesser und Verlegeabstand erläutert.
Die Länge eines Heizkreises sollte 100 Meter nicht überschreiten. Andernfalls können Druckverluste und ungleichmäßige Erwärmung des Bodens auftreten, was die Effizienz des Gesamtsystems mindert. Eine sorgfältige Planung sorgt dafür, dass alle Heizkreise effektiv arbeiten und die gewünschte Raumtemperatur zuverlässig erreicht wird.
Rohrdurchmesser und Verlegeabstand sind entscheidende Faktoren, die die Effizienz und Leistungsfähigkeit einer Fußbodenheizung maßgeblich beeinflussen. Übliche Rohrdurchmesser sind 16 mm für Systeme im Nassestrich und 14 mm für den Trockenbau. Ein geringerer Abstand zwischen den Rohren erhöht die durchschnittliche Oberflächentemperatur und führt zu einer gleichmäßigeren Wärmeverteilung.
Der empfohlene maximale Rohrabstand im Komfortbereich sollte 30 Zentimeter nicht überschreiten. Der gewählte Verlegeabstand wirkt sich außerdem direkt auf die benötigte Rohrmenge aus – beispielsweise werden bei einem Abstand von 15 cm etwa 5,80 Meter Rohr pro Quadratmeter benötigt. Eine präzise Berechnung des Materialbedarfs ist daher unerlässlich für eine effiziente Planung und fachgerechte Installation.

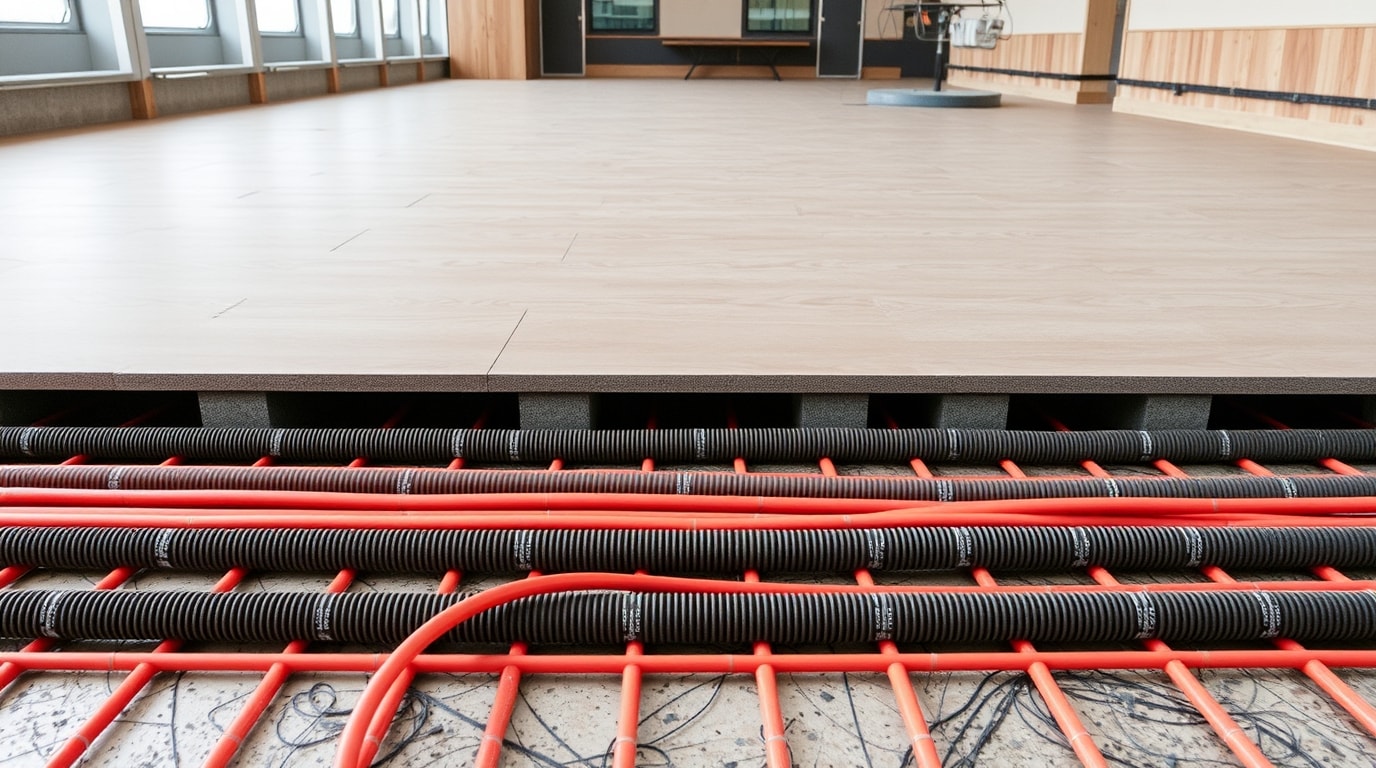

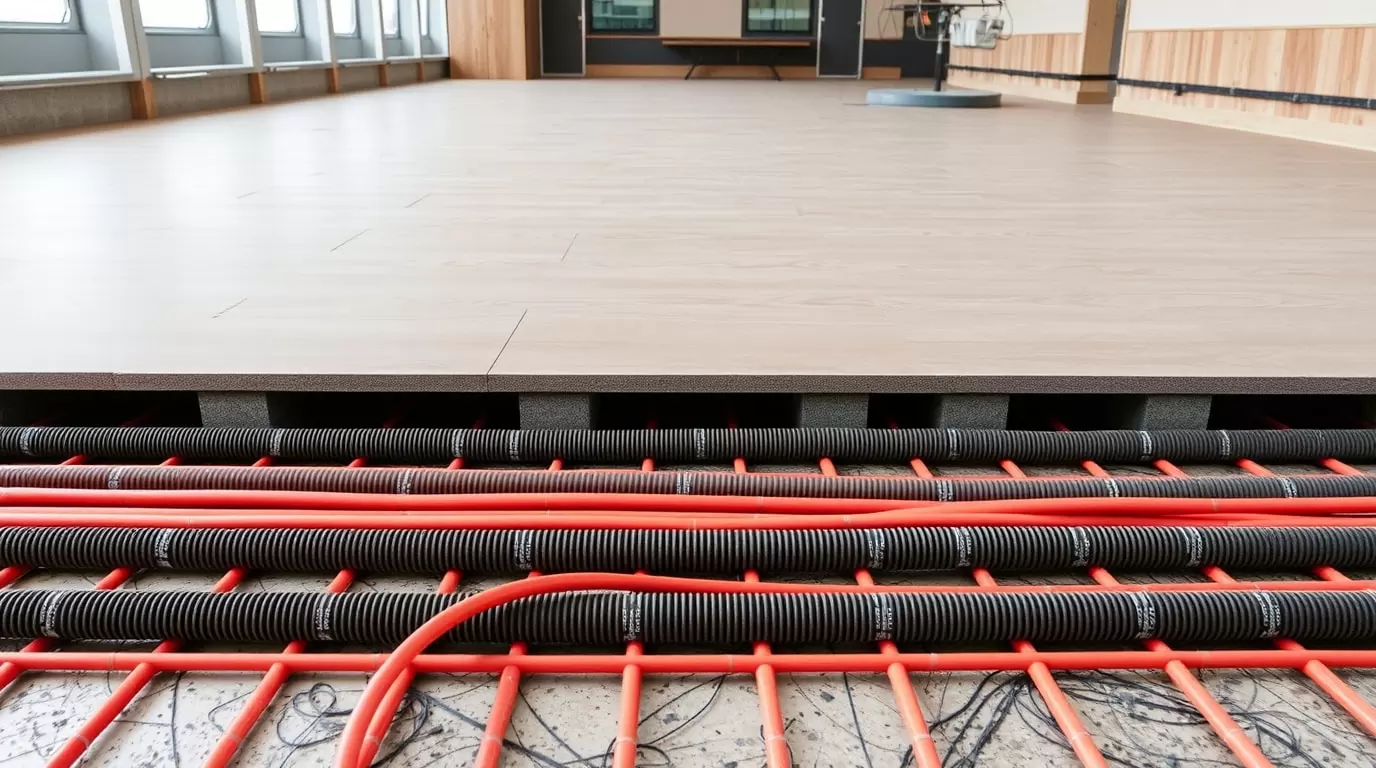

Die Wahl des passenden Bodenbelags ist entscheidend für die Effizienz und Leistungsfähigkeit einer Fußbodenheizung. Ausschlaggebend ist vor allem der Wärmedurchlasswiderstand des Materials: Je niedriger dieser ist, desto besser kann die Wärme an den Raum abgegeben werden. Besonders geeignet sind Keramikfliesen und Natursteinböden, da sie über eine hohe Wärmeleitfähigkeit verfügen und die Heizwärme schnell und gleichmäßig weiterleiten.
Materialien wie Marmor und Betonwerkstein weisen mit etwa 2,1 W/(m·K) eine besonders gute Wärmeleitung auf und eignen sich daher hervorragend für den Einsatz mit Fußbodenheizungen. Sie ermöglichen eine effiziente, gleichmäßige Erwärmung des Raumes.
Neben diesen harten Belägen können auch Parkett, Laminat oder Teppich eingesetzt werden. Hier ist jedoch die jeweilige Wärmeleitfähigkeit zu beachten, da sie die Heizleistung spürbar beeinflusst.
Kostengünstigere Beläge wie PVC oder Vinyl besitzen in der Regel eine geringere Wärmeleitfähigkeit und sind daher weniger effektiv in Kombination mit Flächenheizsystemen. Bei der Auswahl des Bodenbelags sollte stets auf die thermischen Eigenschaften geachtet werden, um eine optimale Heizwirkung zu erzielen.
Die Installation einer Fußbodenheizung erfordert eine sorgfältige Planung und präzise Ausführung, um eine effektive und gleichmäßige Wärmeverteilung sicherzustellen. Es ist empfehlenswert, die Heizkreisplanung von einem Fachbetrieb durchführen zu lassen, um die Einhaltung aller relevanten Vorschriften zu gewährleisten.
Im Folgenden werden die einzelnen Schritte zur Vorbereitung des Untergrunds, zur Verlegung der Heizrohre und zum Einbau des Heizkreisverteilers erläutert.

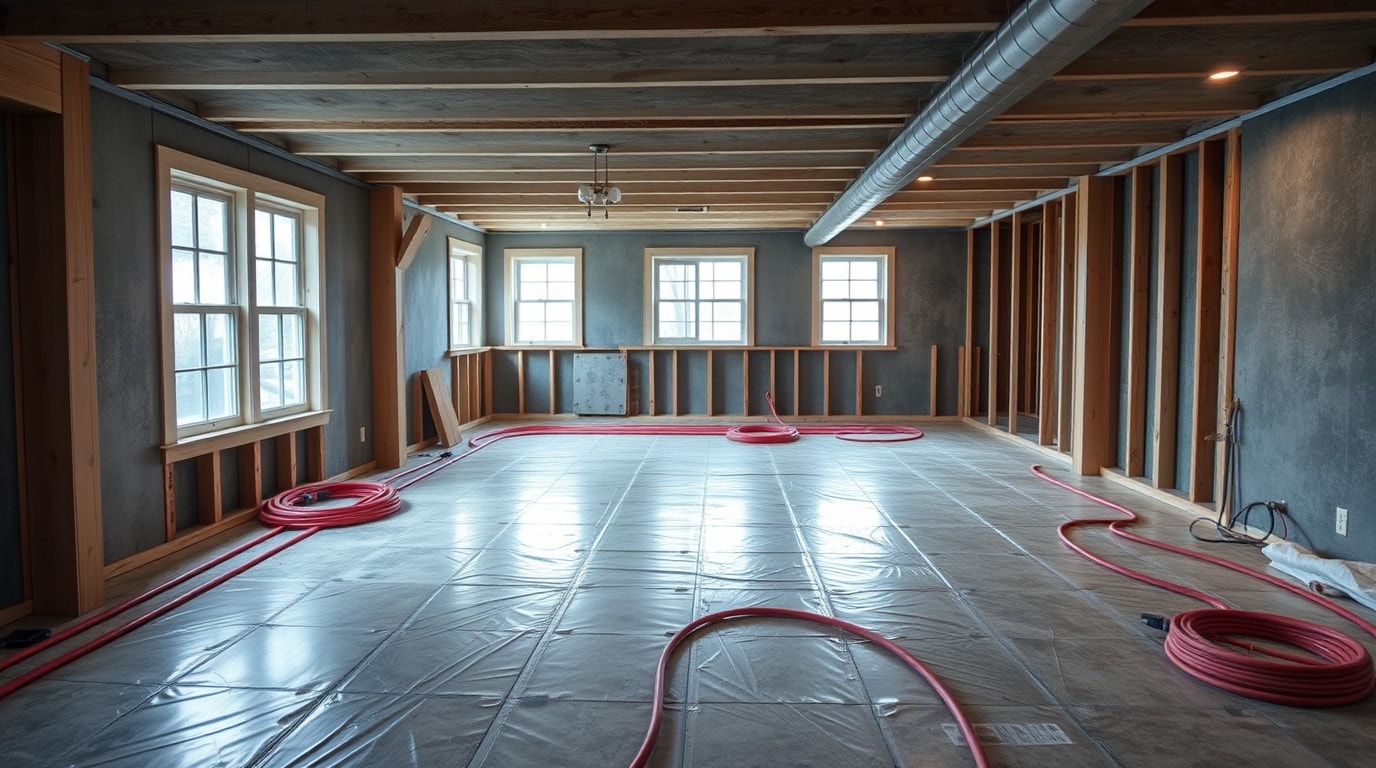

Die Untergrundvorbereitung bildet den ersten Schritt bei der Installation einer Fußbodenheizung. Zunächst müssen die Flächen gründlich von Schmutz und Unebenheiten befreit werden, um eine glatte, stabile Basis für die Verlegung der Dämmschicht und Systemplatten zu schaffen. Anschließend sind Randdämmstreifen entlang der Wände anzubringen, um Wärmebrücken zu vermeiden und der Ausdehnung des Estrichs Raum zu geben.
Dämmmaterial für den Untergrund kann entweder als Rolle oder als Platte in verschiedenen Stärken verwendet werden. Diese Dämmmaterialien sorgen dafür, dass die Wärme effizient nach oben in den Raum geleitet wird und nicht in den Untergrund verloren geht.
Eine sorgfältige Vorbereitung des Untergrunds ist entscheidend für die Energieeffizienz und Langlebigkeit der gesamten Fußbodenheizungsanlage.

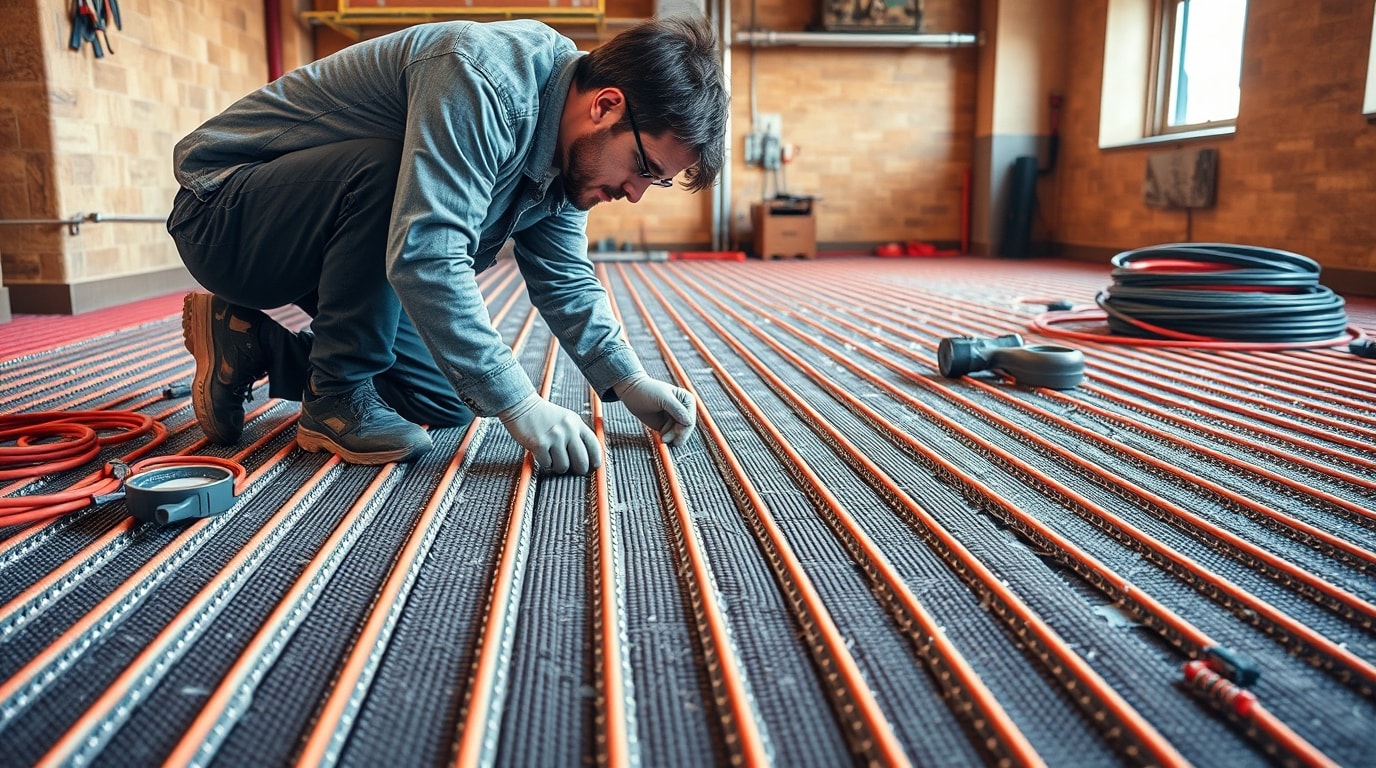

Die Verlegung der Heizrohre ist ein zentraler Schritt bei der Installation einer Fußbodenheizung. Im Tackersystem erleichtert ein aufgedrucktes Linienraster auf den Dämmplatten die exakte Positionierung der Rohre. Die Folienüberlappung sorgt zudem für eine zuverlässige Fugenabdichtung gegen Estrichanmachwasser.
Bei engen Verlegeabständen sollte eine Biegefeder verwendet werden, um einen Biegeradius von mindestens dem Fünffachen des Rohrdurchmessers einzuhalten. Alu-Verbundrohre lassen sich flexibel formen, was die Installation schnell und unkompliziert macht.
Zur sicheren Fixierung der Rohre auf einer Dämmplatte aus Mineralwolle werden Tackernadeln (Typ T3) oder Klemmschienen eingesetzt.
Der Heizkreisverteiler spielt eine zentrale Rolle im System der Fußbodenheizung: Er verbindet die einzelnen Heizkreise und regelt deren Durchfluss. Je nach baulicher Situation und persönlicher Vorliebe ist sowohl eine Unterputz- als auch eine Aufputzmontage möglich. Die Heizrohre werden mit einer dreiteiligen Klemmringverschraubung am Verteiler angeschlossen, um eine sichere und dichte Verbindung zu gewährleisten.
Zudem wird der Raumtemperaturregler an die Klemmleiste des Heizkreisverteilers angeschlossen, um die Temperatur in den einzelnen Räumen präzise steuern zu können. Ein fachgerechter Einbau ist entscheidend für die optimale Funktion der Anlage und trägt maßgeblich zur Energieeffizienz und zum Wohnkomfort bei.
Eine regelmäßige Wartung ist entscheidend, um die Effizienz und Lebensdauer einer Fußbodenheizung zu erhalten. Sie hilft, Funktionsstörungen und Schäden zu vermeiden, die etwa durch Ablagerungen oder Korrosion entstehen können. Es wird empfohlen, das System alle zwei Jahre einer einfachen Funktionsprüfung zu unterziehen und bei älteren Anlagen eine umfassendere Überprüfung durchzuführen.
Zu den kostengünstigen Maßnahmen gehört das regelmäßige Entlüften der Heizkreise, wodurch sich der Energieverbrauch senken und die Heizleistung verbessern lässt. Moderne Systeme sind dank hochwertiger Materialien und fortschrittlicher Technik deutlich wartungsärmer als ältere Modelle.
Eine gut gewartete Fußbodenheizung sorgt für eine gleichmäßige, effiziente Wärmeverteilung – und damit für ein dauerhaft angenehmes Raumklima.
Die effiziente Planung und Installation einer Fußbodenheizung ist ein komplexer Prozess, der eine sorgfältige Vorbereitung und präzise Ausführung erfordert. Von der Heizlastberechnung über die Wahl des Verlegeabstands und geeigneter Bodenbeläge bis hin zu Montage und Wartung – jeder Schritt trägt maßgeblich zur optimalen Funktion und Wirtschaftlichkeit des Systems bei. Mit dem Wissen aus diesem Leitfaden sind Sie bestens gerüstet, um Ihr Projekt erfolgreich umzusetzen und den Wohnkomfort spürbar zu steigern.
Der zentrale Unterschied besteht darin, dass wassergeführte Systeme warmes Wasser durch Rohre zirkulieren lassen, während elektrische Heizleiter direkt Wärme an den Boden abgeben.
Sie ist unerlässlich, da sie den Wärmebedarf eines Raumes bestimmt und damit eine effiziente sowie gleichmäßige Beheizung ermöglicht. Ohne sie besteht das Risiko, dass das Heizsystem unter- oder überdimensioniert ist.
Der Verlegeabstand sollte dem Wärmebedarf des jeweiligen Raumes angepasst werden – ein engerer Abstand führt zu einer höheren Wärmeabgabe. Dieser Aspekt sollte bei der Planung unbedingt berücksichtigt werden.
Keramikfliesen, Naturstein, Marmor und Betonwerkstein eignen sich besonders gut, da sie eine hohe Wärmeleitfähigkeit besitzen und die Heizwärme effizient an den Raum abgeben.
Alle zwei Jahre sollte eine Wartung erfolgen, um mögliche Störungen oder Schäden frühzeitig zu erkennen und die langfristige Funktionstüchtigkeit zu sichern.
