Ein Fußbodenheizungs-Schnitt zeigt die verschiedenen Schichten und Bestandteile einer Fußbodenheizung. Diese Darstellung hilft dabei, den Aufbau und die Funktionsweise des Systems besser zu verstehen. In diesem Artikel erfahren Sie alles über die einzelnen Schichten und ihre jeweiligen Funktionen.
Der Schnitt einer Fußbodenheizung zeigt die vertikale Anordnung der verschiedenen Schichten, die zur Effizienz und gleichmäßigen Wärmeverteilung beitragen.
Die Wahl geeigneter Materialien und die präzise Verlegung der Heizrohre sind entscheidend für die Leistungsfähigkeit und Langlebigkeit des Fußbodenheizungssystems.
Fußbodenheizungen bieten zahlreiche Vorteile – darunter hohe Energieeffizienz, geringer Wartungsaufwand und spürbar verbesserter Wohnkomfort – sowohl im Neubau als auch bei Sanierungen und im Objektbau.
Der Begriff „Schnitt“ in Bezug auf Fußbodenheizungen bezeichnet die vertikale Darstellung der verschiedenen Schichten und Komponenten, aus denen ein solches System besteht. Ein solcher Schnitt hilft, den Aufbau und die Funktion jeder einzelnen Schicht besser zu verstehen und die Zusammenhänge zwischen den Komponenten zu verdeutlichen.
Ein Schnitt ist besonders hilfreich, um die Effizienz und die Wärmeverteilung im Raum zu optimieren. Durch das detaillierte Verständnis der Schichtstruktur können Bauherren und Installateure sicherstellen, dass die Fußbodenheizung korrekt installiert wird und ihre maximale Leistung erbringt.
Der Aufbau eines typischen Fußbodenheizungssystems besteht aus mehreren Schichten, die zusammenwirken, um Wärmeverluste zu minimieren und eine gleichmäßige Wärmeverteilung sicherzustellen. Diese Schichten umfassen in der Regel:
die Rohbetondecke
die Wärmedämmung
die Trittschalldämmung
die Heizrohre
den Heizestrich
den Bodenbelag
Jede dieser Schichten erfüllt eine spezifische Funktion und trägt zur Gesamtleistung des Systems bei. Der genaue Aufbau kann je nach Anwendungsfall und Systemtyp variieren.
Lassen Sie uns die einzelnen Schichten im Detail betrachten, um ein besseres Verständnis für den gesamten Aufbau zu gewinnen. Von der tragenden Basis bis zur obersten Schicht des Bodenbelags – jede Ebene hat ihre eigene Bedeutung und trägt wesentlich zur Effizienz und Langlebigkeit des Fußbodenheizungssystems bei. Im Folgenden gehen wir auf die einzelnen Komponenten und ihre Funktionen ein.
Die Rohbetondecke bildet die tragende Basis für das gesamte Fußbodenheizungssystem. Sie ist entscheidend für die Stabilität und Langlebigkeit der Anlage und sorgt dafür, dass alle weiteren Schichten sicher und dauerhaft verankert sind.
Ohne eine solide Rohbetondecke kann das gesamte System instabil werden, was zu Ineffizienzen und im schlimmsten Fall zu strukturellen Schäden führen kann. Daher ist es essenziell, dass diese Grundlage sorgfältig geplant und fachgerecht ausgeführt wird.
Die Wärmedämmung ist eine der wichtigsten Komponenten eines Fußbodenheizungssystems, da sie Wärmeverluste minimiert und die Energieeffizienz maximiert. Gängige Materialien sind Hartschaumplatten, Polystyrol oder Kork.
Die Trittschalldämmung wiederum reduziert Geräusche, die durch Schritte oder Bewegungen auf dem Boden entstehen. Materialien wie PE-Schaum oder Wellpappe sind hierfür besonders effektiv und tragen zusätzlich zum Wohnkomfort bei.
In Kombination sorgen diese Dämmschichten nicht nur für thermische Effizienz, sondern auch für akustischen Komfort – ein wesentlicher Faktor für eine hohe Wohnqualität. Estrichnoppenplatten können ergänzend eingesetzt werden, um sowohl die Dämmwirkung als auch die Rohrführung zu verbessern.

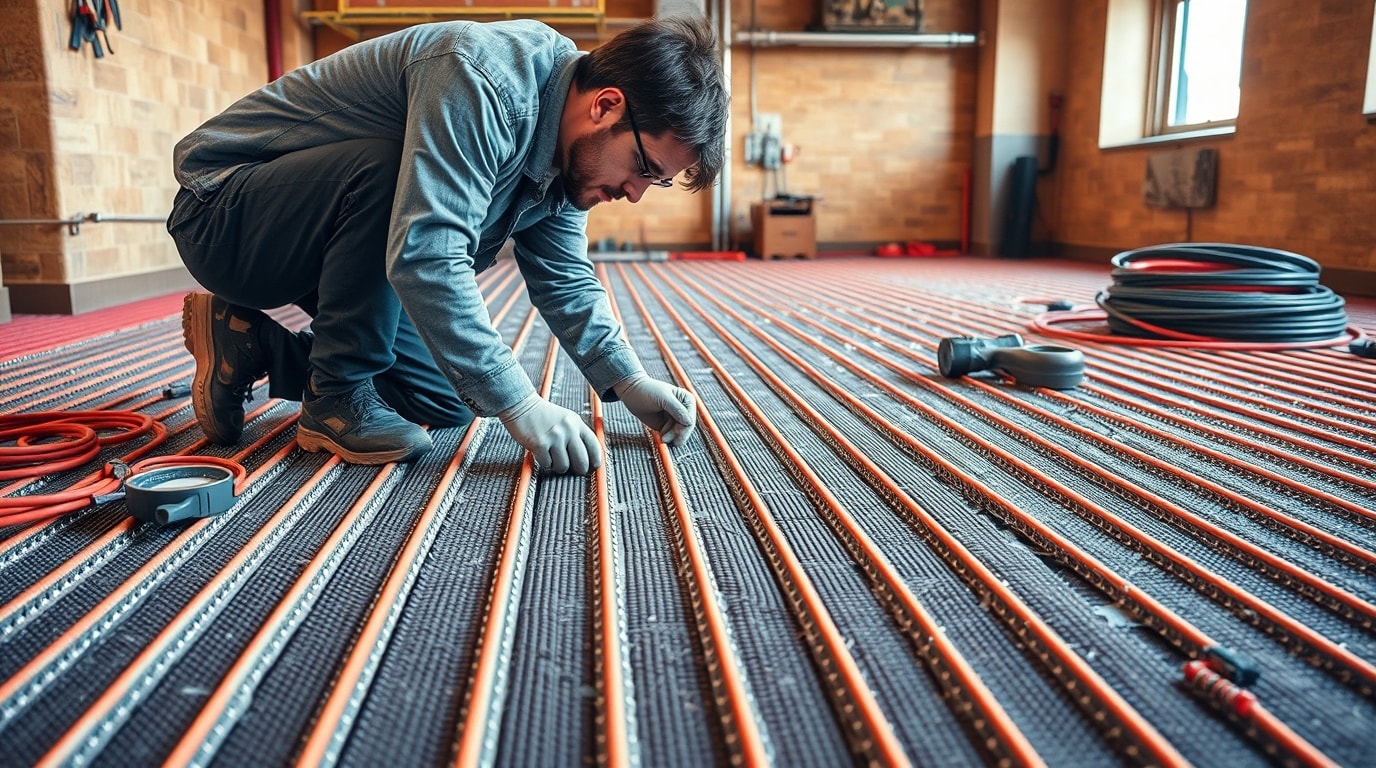

Die Heizrohre sind das Herzstück jeder Fußbodenheizung. Sie sorgen dafür, dass die Wärme gleichmäßig unter dem Boden verteilt wird. Die Rohre werden unter dem Heizestrich verlegt und müssen sorgfältig angeordnet sein, um eine effiziente Wärmeverteilung zu gewährleisten.
Der Heizestrich spielt eine entscheidende Rolle bei der Wärmeverteilung, da er die Wärme gleichmäßig an den Bodenbelag und damit an den Raum abgibt. Eine Mindestüberdeckung der Rohre von 30 mm ist in der Regel erforderlich, um eine optimale Wärmeübertragung sicherzustellen, wenn der Estrich eingebracht wird.
Der Bodenbelag bildet die oberste Schicht des Fußbodenheizungssystems und hat großen Einfluss auf die Effizienz und das Wärmeempfinden. Geeignete Materialien für Fußbodenheizungen sind:
Fliesen
Naturstein
spezielle Teppichböden
Holzparkett
Korkboden
Vinyl- oder Designbeläge
Bei der Auswahl des Bodenbelags sollte auf eine hohe Wärmeleitfähigkeit geachtet werden, um die Effizienz der Fußbodenheizung zu maximieren. Zudem ist die Verwendung geeigneter Klebstoffe entscheidend, damit die Funktion der Heizung nicht beeinträchtigt wird.
Die Aufbauhöhe eines Fußbodenheizungssystems ist ein entscheidender Faktor für dessen Effizienz und die Wärmeverteilung im Raum. Verschiedene Aspekte wie die Wahl des Systems, die Rohrstärke und die Estrichdicke beeinflussen die Gesamthöhe des Aufbaus.
Trockensysteme und Nasssysteme weisen unterschiedliche Aufbauhöhen auf: Trockensysteme haben in der Regel geringere Aufbauhöhen, da die Rohrleitungen näher an der Oberfläche verlegt werden. Bei Nasssystemen hingegen werden die Rohre in den Estrich eingebettet, was zu einer höheren Gesamthöhe führt. Im Folgenden betrachten wir diese beiden Systeme im Detail.
Trockensysteme sind besonders bei Nachrüstungen beliebt, da sie eine geringe Aufbauhöhe aufweisen. Die Mindesthöhe für ein Trockenestrichsystem beträgt etwa 4,3 cm.
Diese Systeme eignen sich ideal für bestehende Gebäude, da sie die Estrichhöhe nur minimal beeinflussen.
Nasssysteme hingegen erfordern eine größere Aufbauhöhe, da die Heizrohre in den Estrich eingebettet werden. Ein typisches Nasssystem, wie das Tackersystem, benötigt mit Zementestrich eine Mindesthöhe von etwa 6,6 cm.
Diese Systeme zeichnen sich durch eine hervorragende Wärmeübertragung und hohe Effizienz aus.
Die Wahl der richtigen Materialien für Fußbodenheizungen ist entscheidend für die Effizienz und Langlebigkeit des Systems. Verschiedene Materialien bieten unterschiedliche Vorteile und sollten sorgfältig ausgewählt werden, um eine bestmögliche Leistung zu gewährleisten.
In den folgenden Abschnitten betrachten wir die Vor- und Nachteile von Zementestrich und Calciumsulfatestrich sowie die Eigenschaften von PE-RT- und Aluverbundrohren. Diese Materialien spielen eine zentrale Rolle für die Gesamtleistung des Fußbodenheizungssystems.
Zementestrich ist aufgrund seiner Widerstandsfähigkeit und Vielseitigkeit häufig die bevorzugte Wahl für Fußbodenheizungen. Er bietet eine hohe Wärmespeicherfähigkeit und Temperaturbeständigkeit, was ihn besonders effizient macht.
Calciumsulfatestrich hingegen weist eine geringere Wärmeleitfähigkeit auf als Zementestrich, bietet jedoch andere Vorteile – wie ein geringeres Risiko von Rissbildung. Beide Estricharten sind gemäß DIN 18560 für den Einsatz in Fußbodenheizungen geeignet. Sie stellen eine gute Wahl für unterschiedliche Anwendungsbereiche dar.
PE-RT-Rohre zeichnen sich durch hohe Flexibilität und chemische Beständigkeit aus, was sie ideal für den Einsatz in Fußbodenheizungen macht. Sie sind sauerstoffdicht und ermöglichen eine effektive Wärmeübertragung.
Aluverbundrohre vereinen die Vorteile von Kunststoff und Metall, was zu einer verbesserten Wärmeverteilung und einer längeren Lebensdauer führt. Sie bieten hohe Formstabilität und Korrosionsbeständigkeit und sind daher besonders gut für Fußbodenheizungen geeignet.
Der Verlegeabstand der Heizrohre spielt eine entscheidende Rolle für die optimale Wärmeverteilung und Energieeffizienz der Fußbodenheizung. Eine engere Verlegung der Rohre in Randzonen kann dazu beitragen, Wärmeverluste in kühleren Bereichen des Raumes zu minimieren.
Auch die Rohrüberdeckung ist von Bedeutung, um die Wärme effizient zu verteilen und die Heizrohre zuverlässig zu schützen. Eine ausreichende Überdeckung stellt sicher, dass die Wärme gleichmäßig an den Bodenbelag abgegeben wird und die Rohre vor mechanischen Beschädigungen geschützt sind.
Fußbodenheizungen kommen in unterschiedlichen Anwendungsbereichen zum Einsatz – von Neubauten über Renovierungen bis hin zu gewerblichen Objekten. Ihre gleichmäßige Wärmeverteilung und die unsichtbare Installation machen sie zu einer beliebten Wahl für viele Bauprojekte.
Die Vorteile von Fußbodenheizungen sind vielfältig: Sie bieten eine hohe Energieeffizienz, erfordern nur geringen Wartungsaufwand und sorgen für einen spürbar verbesserten Wohnkomfort. Werfen wir nun einen genaueren Blick auf die spezifischen Einsatzbereiche.
In Neubauten lassen sich Fußbodenheizungen problemlos in den Bodenaufbau integrieren, was eine optimale Nutzung der Raumhöhe ermöglicht. Zementestrich ist hierbei oft die bevorzugte Wahl, da er sich durch hohe Widerstandsfähigkeit und gute Verarbeitungseigenschaften auszeichnet.
Fußbodenheizungen bieten in Neubauten zahlreiche Vorteile, darunter die Flexibilität in der Raumgestaltung ohne sichtbare Heizkörper und die effiziente Wärmeverteilung, die den Wohnkomfort erheblich steigern kann. Zudem sorgt der Fußboden für eine angenehme Wärme.
Bei Sanierungen bieten elektrische Fußbodenheizungen den Vorteil einer sehr geringen Aufbauhöhe, was sie ideal für Renovierungsprojekte macht. Trockensysteme eignen sich besonders gut für Nachrüstungen, da sie die bestehende Estrichhöhe kaum beeinflussen.
Actifloor ermöglicht Zeit- und Kostenersparnis bei der Sanierung, da weder bei der Dämmung noch bei der Leitungsführung Abstriche gemacht werden müssen – selbst bei geringer Aufbauhöhe. Dies macht es zu einer äußerst praktischen Lösung für Renovierungen.
Im Objektbau bietet Actifloor erhebliche Zeit- und Kostenvorteile sowie niedrige Energiekosten. Diese Systeme sind besonders geschätzt, da sie individuell regulierbar sind und eine optimale Wärmeverteilung in großen Räumen ermöglichen.
Durch die Kombination aus Effizienz, Flexibilität und geringeren Betriebskosten sind Fußbodenheizungen im Objektbau eine beliebte Wahl. Sie bieten nicht nur Komfort, sondern auch langfristige wirtschaftliche Vorteile.
Zusammenfassend lässt sich sagen, dass Fußbodenheizungen eine äußerst effiziente und komfortable Heizlösung darstellen. Von der Rohbetondecke bis zum Bodenbelag – jede Schicht eines Fußbodenheizungssystems trägt zur Gesamtleistung und Langlebigkeit bei. Die Wahl der richtigen Materialien und eine sorgfältige Planung des Aufbaus sind entscheidend, um optimale Ergebnisse zu erzielen.
Ob Neubau, Sanierung oder Objektbau – die Vorteile von Fußbodenheizungen sind vielfältig und überzeugend. Sie sorgen für eine gleichmäßige Wärmeverteilung, steigern die Energieeffizienz und erhöhen den Wohnkomfort. Wenn Sie eine moderne und wirkungsvolle Heizlösung suchen, ist eine Fußbodenheizung eine ausgezeichnete Wahl.
Der Begriff „Schnitt“ beschreibt die vertikale Darstellung der Schichten und Komponenten eines Fußbodenheizungssystems und ermöglicht ein besseres Verständnis von Aufbau und Funktion.
Für die Wärmedämmung von Fußbodenheizungen kommen häufig Hartschaumplatten, Polystyrol und Kork zum Einsatz. Diese Materialien tragen dazu bei, die Energieeffizienz zu steigern und die Wärme im Raum zu halten.
Trockensysteme bieten den Vorteil geringer Aufbauhöhen, was sie besonders für Nachrüstungen geeignet macht, ohne die bestehende Estrichhöhe wesentlich zu beeinflussen. Dadurch lassen sie sich einfach in bestehende Räume integrieren.
Die Wahl des Bodenbelags ist entscheidend, da Materialien mit hoher Wärmeleitfähigkeit – wie Fliesen oder Naturstein – die Effizienz der Fußbodenheizung deutlich verbessern und eine optimale Wärmeverteilung ermöglichen.
Fußbodenheizungen eignen sich besonders für Neubauten, Sanierungen und den Objektbau, da sie eine gleichmäßige Wärmeverteilung und hohen Wohnkomfort bieten. Sie kommen sowohl in privaten Wohnräumen als auch in gewerblichen Objekten zum Einsatz.
