Möchten Sie eine Zirkulationspumpe anschließen und suchen nach einer Schritt-für-Schritt-Anleitung, die Sie sicher durch den Prozess führt? Die korrekte Installation ist essenziell, um die Funktionstüchtigkeit zu gewährleisten und Fehler im System zu vermeiden. In diesem Artikel erfahren Sie, wie Sie alle nötigen Schritte von der Auswahl der geeigneten Pumpe bis zum elektrischen Anschließen kompetent durchführen.
Die Auswahl der richtigen Zirkulationspumpe basiert auf Förderstrom und Pumpendruck, um die Anforderungen des Trinkwassernetzes zu erfüllen, und sollte moderne Technologien wie Nassläufer-Permanentmagnetmotoren berücksichtigen, die effizient sind und die Rücklauftemperatur selbst regulieren können.
Die Installation erfordert das korrekte Absperren der Wasserzufuhr und Entleeren der Leitungen, eine waagerechte Lage der Pumpenwelle, die richtige Positionierung des Klemmenkastens sowie eine Überprüfung der Fließrichtung des Wassers und einen sicheren elektrischen Anschluss inklusive Erdung.
Eine ordnungsgemäße Inbetriebnahme und Funktionsprüfung umfassen den hydraulischen Abgleich, Kontrollen auf Dichtheit und korrekte Umwälzung sowie eine regelmäßige Wartung und Pflege der Zirkulationspumpe, wozu das Vermeiden von Kalkablagerungen und der Austausch von Verschleißteilen zählen.
Bevor Sie mit der Installation beginnen, ist eine gründliche Planung und Vorbereitung unerlässlich. Eine Zirkulationspumpe kann in verschiedenen Systemen, einschließlich Heizung, installiert werden, aber es ist wichtig, das richtige Modell für Ihr spezifisches System auszuwählen. Besonders in einem Einfamilienhaus mit zentraler Trinkwassererwärmung und einer Zirkulationsanlage ist die richtige Planung entscheidend, um die Zirkulation des erwärmten Trinkwassers und die Versorgung mit Warmwasser sicherzustellen.
Eine sorgfältige Vorbereitung beginnt mit der Auswahl der geeigneten Pumpe. Hierbei müssen Sie den Förderstrom und den Pumpendruck berücksichtigen, um sicherzustellen, dass die Pumpe den Anforderungen Ihres Trinkwassernetzes entspricht. Zudem sollten Sie alle notwendigen Materialien und Werkzeuge zur Hand haben, um die Installation reibungslos durchführen zu können.
Lassen Sie uns nun in die Details der Auswahl der richtigen Zirkulationspumpe und der notwendigen Materialien und Werkzeuge eintauchen.
Die Auswahl der richtigen Zirkulationspumpe ist das Herzstück der Planung. Moderne Zirkulationspumpen nutzen Technologien wie Nassläufer-Permanentmagnetmotoren, die nicht nur effizient sind, sondern auch die Rücklauftemperatur selbst regulieren können. Es ist wichtig, die Pumpe hinsichtlich Förderstrom und Pumpendruck korrekt zu dimensionieren, um einen reibungslosen Betrieb zu gewährleisten.
Es gibt verschiedene Modelle von Zirkulationspumpen, die sich in ihrer Ausstattung unterscheiden. Einige Modelle bieten:
manuelle Einstellungen
automatisierte Sensortechnik
hocheffiziente Modelle, die den Energieverbrauch deutlich reduzieren und dank intelligenter Steuerungssysteme nur bei Bedarf arbeiten.
Für den Einbau einer Zirkulationspumpe benötigen Sie eine Vielzahl von Materialien und Werkzeugen. Dazu gehören Dichtungen und Schrauben, die für die sichere Befestigung und Abdichtung der Pumpe unerlässlich sind. Bevor Sie mit dem Einbau beginnen, sollten Sie eine Vollständigkeitsprüfung der Pumpe und des Zubehörs durchführen und diese auf Transportschäden untersuchen.
Ein weiterer wichtiger Bestandteil ist der Rückflussverhinderer, auch als Schwerkraftbremse bekannt. Er verhindert, dass Wasser durch die Zirkulationsleitung zurückfließt und sorgt so für eine optimale Funktion der Pumpe.

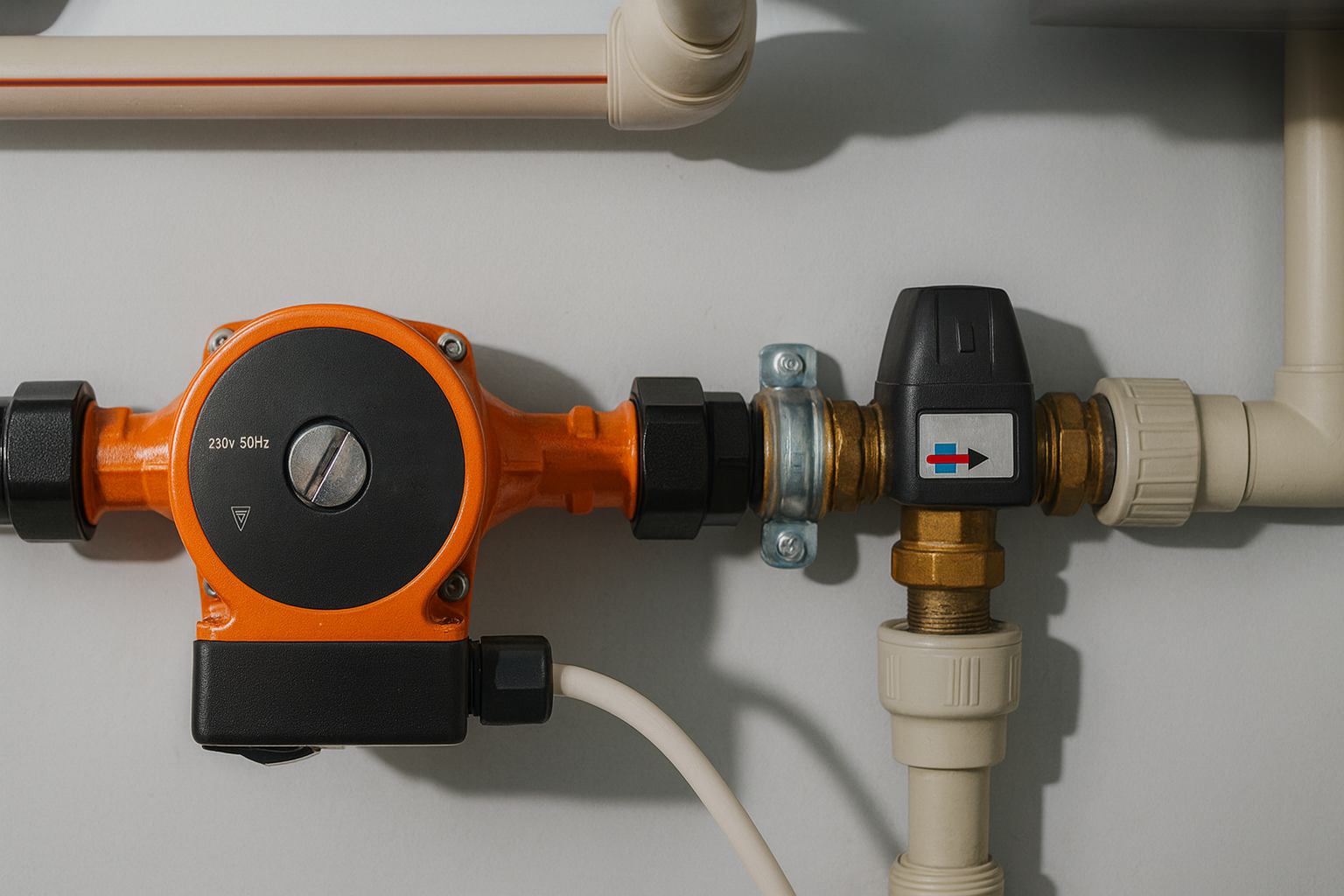

Nachdem Sie die richtige Pumpe ausgewählt und alle notwendigen Materialien und Werkzeuge bereitgestellt haben, können Sie mit der Installation beginnen. Der erste Schritt besteht darin, die Wasserzufuhr abzusperren und die Leitungen zu entleeren, um Wasserschäden zu vermeiden.
Sobald dies erledigt ist, können Sie die Pumpe montieren. Dabei ist es wichtig, dass Sie folgende Schritte beachten:
Stellen Sie sicher, dass die Pumpenwelle waagerecht liegt.
Positionieren Sie den Klemmenkasten korrekt, um einen reibungslosen Betrieb der Pumpe zu gewährleisten.
Überprüfen Sie die Fließrichtung des Wassers.
Nehmen Sie die elektrischen Anschlüsse vor.
Bevor Sie mit der Installation der Zirkulationspumpe beginnen, müssen Sie die Wasserzufuhr absperren. Dies verhindert, dass Wasser während der Installation austritt und möglicherweise Schäden verursacht. Danach sollten Sie die Leitungen entleeren, indem Sie die entferntesten Entnahmestellen öffnen und das Wasser ablaufen lassen.
Diese Schritte sind entscheidend, um eine sichere Arbeitsumgebung zu gewährleisten und die Installation ohne Zwischenfälle durchzuführen, insbesondere in mehrgeschossigen Wohnanlagen und Gebäuden. Sie minimieren das Risiko von Wasserschäden und stellen sicher, dass die Leitungen während der Montage der Pumpe trocken und sicher sind.
Die Montage der Zirkulationspumpe erfordert spezifische Installationsanforderungen. Die Pumpenwelle muss waagerecht liegen, und der Klemmenkasten sollte so positioniert sein, dass er leicht zugänglich ist. Dies gewährleistet einen reibungslosen Betrieb und erleichtert die Wartung der Pumpe.
Nachdem die Pumpe montiert ist, sollten Sie die Maßhaltigkeit von Fundamenten, Aussparungen und Durchgängen anhand der genehmigten Pläne überprüfen, sowohl bei großen als auch bei kleinen Gebäuden. Dies stellt sicher, dass die Pumpe korrekt installiert ist und optimal funktioniert.
Nach der Montage der Pumpe ist es wichtig, die Fließrichtung des Wassers zu überprüfen. Der Wasserfluss sollte mit dem auf dem Gehäuse angebrachten Pfeil übereinstimmen, um eine korrekte Funktion zu gewährleisten. Eine fehlerhafte Fließrichtung kann die Pumpe beschädigen und ihre Effizienz beeinträchtigen.
Anschließend müssen Sie den elektrischen Anschluss der Pumpe vornehmen. Stellen Sie sicher, dass alle Verbindungen sicher und fest sind, um einen sicheren Betrieb zu gewährleisten. Eine ordnungsgemäße Erdung verhindert elektrochemische Korrosion und schützt die Installation vor Schäden.
Der elektrische Anschluss der Zirkulationspumpe ist ein entscheidender Schritt, um die Sicherheit und Funktionalität der Pumpe zu gewährleisten. Eine ordnungsgemäße Erdung ist unerlässlich, um elektrochemische Korrosion zu verhindern und die Installation vor Beschädigungen zu schützen.
Vor der Inbetriebnahme der Anlage ist es wichtig, die Pumpenschutz-Einrichtungen zu überprüfen. Dies stellt sicher, dass die Pumpe sicher und effizient arbeitet und keine unerwarteten Probleme auftreten.
Die Installation eines Tropfwasserschutzes ist ein wichtiger Schritt, um die elektrischen Komponenten der Zirkulationspumpe vor Feuchtigkeit zu schützen. Feuchtigkeit kann zu Kurzschlüssen und anderen Schäden führen, die die Funktion der Pumpe beeinträchtigen können.
Neben dem Tropfwasserschutz ist auch eine korrekte Zugentlastung der PG-Verschraubung wichtig. Diese sollte einen ausreichenden Außendurchmesser aufweisen, um die Anschlussleitung sicher zu halten und vor Beschädigungen zu schützen.
Eine Zeitschaltuhr ermöglicht es, die Zirkulationspumpe nur dann zu betreiben, wenn sie wirklich benötigt wird. Gemäß der Energieeinsparverordnung (EnEV) müssen Zirkulationspumpen mit selbsttätig wirkenden Einrichtungen zum Ein- und Ausschalten ausgestattet sein, um den gesetzlichen Vorgaben zeitabhängige Steuerung zu entsprechen und somit zur Verfügung zu stehen.
Durch den Anschluss der Pumpe an eine Zeitschaltuhr können Sie Stromkosten sparen und den Energieverbrauch reduzieren, zum Beispiel während der Nacht. Eine drahtlose Steckdose kann ebenfalls verwendet werden, um die Pumpe bei Bedarf von verschiedenen Orten im Haus zu aktivieren und für eine programmierbare Dauer laufen zu lassen.
Nach der Installation der Zirkulationspumpe ist es entscheidend, ihre Betriebsbereitschaft zu prüfen. Dies stellt sicher, dass die Pumpe korrekt funktioniert und die gewünschte Leistung erbringt.
Um die Funktionsweise der Pumpe zu gewährleisten, müssen verschiedene Inbetriebnahme- und Funktionsprüfungsschritte sorgfältig durchgeführt werden. Dazu gehören der hydraulische Abgleich und die Kontrolle auf Dichtheit und korrekte Umwälzung.
Ein hydraulischer Abgleich ist eine wichtige Maßnahme vor dem Einbau der Zirkulationspumpe. Er stellt sicher, dass das System effizient arbeitet und die Bildung von Legionellen vermieden wird. Dabei müssen verschiedene Faktoren wie Rohrlängen und die Isolierung der Leitungen berücksichtigt werden.
Eine Zirkulationspumpe mit AutoAdapt-Funktion kann sich selbstständig auf das Nutzerverhalten einstellen und optimiert dadurch den Betrieb.
Die Kontrolle der Dichtheit und der korrekten Umwälzung ist entscheidend für die Funktion und Hygiene der Zirkulationspumpe. Eine korrekt installierte Pumpe gewährleistet den sicheren Betrieb des Wasserkreislaufs und verhindert die Bildung von Legionellen im Trinkwasser. Für das Badewasser sorgen meist Zirkulationspumpen, die eine optimale Wasserqualität sicherstellen und an den Entnahmestellen jederzeit warmes Trinkwasser bereitstellen.
Überprüfen Sie daher alle Verbindungen und Zirkulationsleitungen auf Dichtheit und stellen Sie sicher, dass das Wasser in die richtige Richtung fließt. Dies sichert die Effizienz und Langlebigkeit Ihrer Zirkulationspumpe.
Eine regelmäßige Wartung und Pflege der Zirkulationspumpe ist entscheidend für ihre Lebensdauer und Zuverlässigkeit. Dazu gehört die technische Einweisung des Bedienpersonals, um die korrekte Funktion und Handhabung der Pumpensysteme sicherzustellen. Dabei sollte auch die Seite der Pumpe, an der die Wartungsarbeiten durchgeführt werden, beachtet werden.
Regelmäßige Inspektionen und die rechtzeitige Reinigung und der Austausch von Verschleißteilen tragen dazu bei, die Effizienz und Funktionstüchtigkeit der Pumpe zu erhalten.

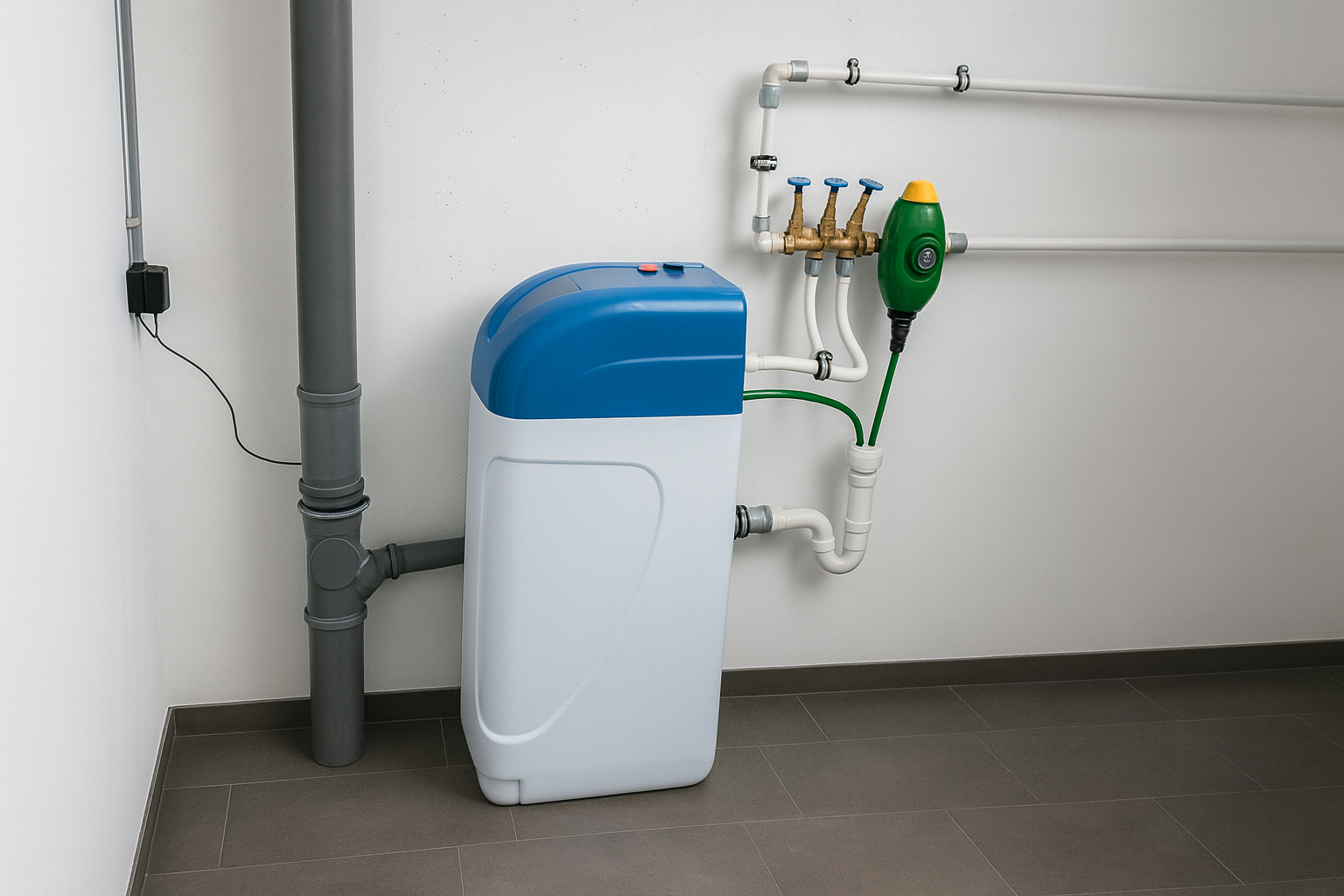

Kalkablagerungen können die Leistung Ihrer Zirkulationspumpe beeinträchtigen. Regional unterschiedliche Wasserhärten verursachen unter gleichen Betriebsbedingungen unterschiedliche Kalkausfällungen, wenn eine zu hohe Fließgeschwindigkeit die Bildung einer Schutzschicht in den Kupferrohren verhindert, was zu Kalkablagerungen führen kann.
Durch die Reduzierung der Betriebszeit der Pumpe und die Optimierung der Fließgeschwindigkeit können Kalkablagerungen verringert und die Effizienz der Pumpe gesteigert werden.
Regelmäßige Inspektionen sind entscheidend, um Abnutzungserscheinungen an Ihrer Zirkulationspumpe frühzeitig zu erkennen. Trennen Sie die Pumpe vom Stromnetz, bevor Sie sie reinigen oder Verschleißteile austauschen.
Verschleißteile wie Dichtungen und Lager sollten regelmäßig überprüft und bei Bedarf ausgetauscht werden, um die Funktionstüchtigkeit der Pumpe zu gewährleisten.
Die Installation einer Zirkulationspumpe bringt zahlreiche Vorteile mit sich, von der sofortigen Verfügbarkeit von warmem Wasser bis hin zur Reduzierung des Wasserverbrauchs. Eine sorgfältige Planung und Vorbereitung, die Auswahl der richtigen Pumpe und die Beschaffung aller notwendigen Materialien sind entscheidend für eine erfolgreiche Installation.
Durch die Einhaltung der Installationsschritte, die korrekte Durchführung des hydraulischen Abgleichs und die regelmäßige Wartung können Sie sicherstellen, dass Ihre Zirkulationspumpe effizient und zuverlässig arbeitet. Mit der richtigen Pflege wird Ihre Pumpe eine lange Lebensdauer haben und Ihnen stets den Komfort von sofort verfügbarem warmem Wasser bieten.
Eine Zirkulationspumpe sorgt für ständig verfügbares warmes Wasser an den Entnahmestellen, was den Wasserverbrauch effizienter und den Komfort erhöht.
Für die Installation benötigen Sie Dichtungen, Schrauben, Rückflussverhinderer, Schraubenschlüssel und Rohrzangen als Werkzeuge. Alles andere könnte bereits vorhanden sein und ist abhängig von Ihrer spezifischen Situation.
Halten Sie die Fließgeschwindigkeit angemessen und reduzieren Sie die Betriebszeit der Pumpe, um Kalkablagerungen zu verhindern.
Bei der Wartung Ihrer Zirkulationspumpe ist es entscheidend, regelmäßige Inspektionen, Reinigungen und den Austausch von Verschleißteilen zu beachten. Dies trägt zur Lebensdauer und Zuverlässigkeit der Pumpe bei.
Damit die Zirkulationspumpe mit einer Zeitschaltuhr verbunden werden kann, muss die Zeitschaltuhr entsprechend der Energieeinsparverordnung eingestellt werden, um den Energieverbrauch zu reduzieren.
