Brauchen Sie eine Lösung für Abwasser in einem Gebäude unterhalb der Rückstauebene? Eine Hebeanlage für Abwasser, auch ‚Hebeanlage Abwasser‘ genannt, hilft dabei, das Wasser zuverlässig in die Kanalisation zu pumpen. In diesem Artikel erfahren Sie, warum diese Anlagen wichtig sind, wie sie funktionieren und welche Optionen es gibt.
Hebeanlagen sind entscheidend für die Entwässerung von Abwasser unterhalb der Rückstauebene und sorgen für einen störungsfreien Abfluss in die Kanalisation.
Es gibt verschiedene Arten von Abwasserhebeanlagen, darunter Fäkalienhebeanlagen, Schmutzwasserhebeanlagen und Kleinhebeanlagen, die jeweils für unterschiedliche Abwasserarten und Einsatzbedingungen konzipiert sind.
Eine regelmäßige Wartung und fachgerechte Installation sind unerlässlich, um die Effizienz und Lebensdauer der Abwasserhebeanlage sicherzustellen.
Was wäre, wenn Ihr Zuhause unterhalb der Rückstauebene läge und Sie eine zuverlässige Lösung für die Entsorgung Ihres Abwassers benötigten? Genau hier spielt die Hebeanlage ihre entscheidende Rolle. Sie ist eine automatisch arbeitende Anlage, die Abwasser, das unterhalb dieser Ebene anfällt, auf ein höher liegendes Niveau befördert und somit einen störungsfreien Abfluss gewährleistet.
Die Verwendung einer Hebeanlage ist nicht nur auf den Einsatz im Keller beschränkt. Auch in anderen Bereichen eines Gebäudes kann sie zum Einsatz kommen, um eine sichere und hygienische Entsorgung von Abwasser zu garantieren. Dabei wird unterschieden zwischen Grauwasser, das beispielsweise aus Duschen oder Waschmaschinen stammt, und dem nicht wiederverwertbaren Schwarzwasser aus Toiletten. Die Anwendung einer Hebeanlage bietet somit eine zuverlässige Lösung für die Entwässerung in allen Bereichen, die unterhalb der Rückstauebene angesiedelt sind.

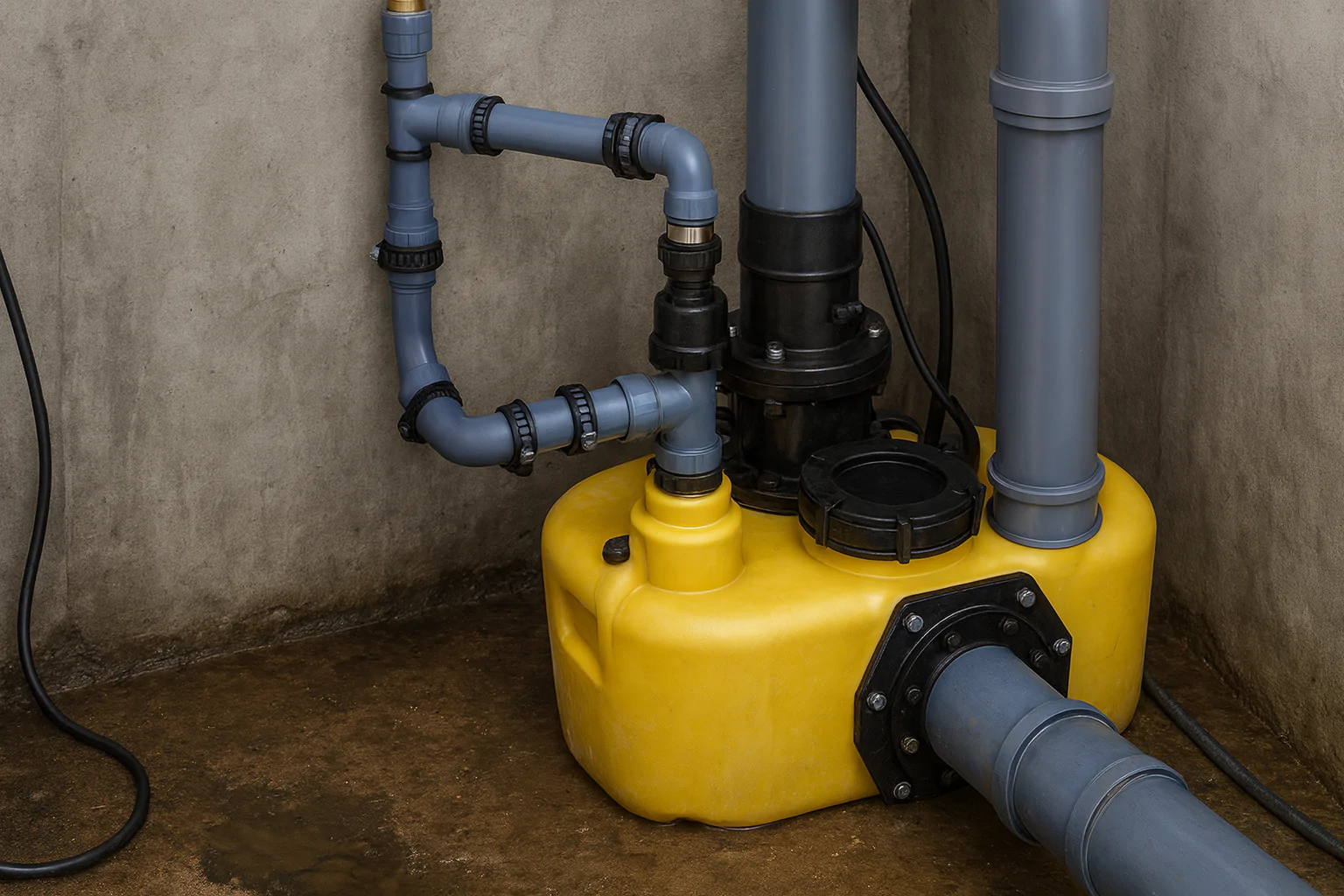

Eine Hebeanlage für Abwasser stellt eine zentrale Komponente der modernen Sanitärtechnik dar. Sie ist ein automatisches System, das dafür konzipiert ist, Abwasser, das unterhalb der Rückstauebene anfällt, zuverlässig auf ein höheres Niveau zu befördern. So wird sichergestellt, dass das Abwasser in die Kanalisation gelangen kann, auch wenn kein natürliches Gefälle vorhanden ist.
Hebeanlagen sind in verschiedenen Ausführungen erhältlich, von Kleinhebeanlagen, die sich beispielsweise für den Einsatz in einem Badezimmer eignen, bis hin zu größeren Anlagen für komplexere Anforderungen wie die Entwässerung von gesamten Gebäudekomplexen. Sie alle haben das gleiche Ziel: die sichere, hygienische und effiziente Entwässerung von Schmutzwasser, Grauwasser und in manchen Fällen auch von Niederschlagswasser.
Das Herz jeder Abwasserhebeanlage ist ein ausgeklügeltes System, das Abwasser effizient und zuverlässig bewegt. Abwasser fließt zunächst in einen Sammelbehälter. Sobald ein bestimmter Wasserstand erreicht ist, aktivieren Sensoren die Pumpe. Diese befördert das Abwasser durch Druckleitungen in eine Rückstauschleife, die oberhalb der Rückstauebene liegt, um ein Zurückfließen in das Gebäude zu verhindern.
Diese einfache, doch geniale Funktion ermöglicht es, dass selbst in den tiefsten Punkten eines Gebäudes, wie dem Keller, angesammeltes Wasser effektiv beseitigt wird. Abwasserhebeanlagen sind daher besonders in Gebieten unverzichtbar, wo das natürliche Gefälle für eine Entwässerung nicht ausreicht.
Die Welt der Abwasserhebeanlagen ist vielfältig, und jedes Modell hat seine spezifischen Einsatzgebiete. Grundlegend unterscheidet man zwischen Fäkalienhebeanlagen, Schmutzwasserhebeanlagen und Kleinhebeanlagen. Diese unterscheiden sich in erster Linie durch ihre Kapazität und die Art des Abwassers, das sie bewältigen können.
Fäkalienhebeanlagen sind wahre Kraftpakete, wenn es darum geht, fäkalienhaltiges Wasser zu entsorgen. Ausgestattet mit Zerkleinerern, sind sie in der Lage, selbst festen Inhalt im Abwasser zu zermahlen und somit das Risiko von Verstopfungen zu reduzieren. Sie sind ideal für den Einsatz in WC-Anlagen, da sie direkt an die Toilette angeschlossen werden können.
Solche Anlagen sind nicht nur für ihre Leistungsfähigkeit bekannt, sondern auch für ihre Zuverlässigkeit im Dauerbetrieb. Egal, ob in privaten Haushalten oder in gewerblichen Einrichtungen, Fäkalienhebeanlagen sind eine unerlässliche Komponente für moderne Sanitärsysteme.
Schmutzwasserhebeanlagen sind auf die Ableitung von fäkalienfreiem Wasser spezialisiert. Sie kommen zum Einsatz, wenn es darum geht, Abwasser aus der Dusche, Waschbecken und anderen Sanitäranlagen, die keine festen Bestandteile enthalten, zu bewältigen. Diese Anlagen sind besonders wichtig für Installationen hinter Fettabscheidern, da sie helfen, spezielle Abwasserarten wie Schmutz sicher zu handhaben.
Die Vielseitigkeit von Schmutzwasserhebeanlagen zeigt sich auch in den unterschiedlichen Bauformen – von der freistehenden Überflurinstallation bis hin zur Unterflurbox für ein diskretes Verschwinden unter dem Bodenniveau. So kann für jede Situation die passende Lösung gefunden werden.
Kleinhebeanlagen sind die kompakten Allrounder unter den Hebeanlagen. Sie sind speziell für den Einsatz in kleineren Bereichen wie Gäste-WCs oder Waschküchen konzipiert, wo nur eine geringere Menge an Abwasser anfällt. Eine Kleinhebeanlage ist durch ihre kompakte Größe einfach in engen Räumen zu installieren und ist damit eine ideale Lösung für Räumlichkeiten, die nicht direkt an das Hauptkanalnetz angeschlossen sind, wie zum Beispiel bei einer Waschmaschine.
Trotz ihrer geringeren Größe bieten Kleinhebeanlagen eine beachtliche Leistung und sind in der Lage, das anfallende Abwasser zuverlässig zu entsorgen. Sie sind ein Beweis dafür, dass auch in kleinen Dimensionen große Technologie stecken kann.
Abwasserhebeanlagen sind komplexe Systeme, deren Effizienz von verschiedenen Schlüsseleigenschaften abhängt. Bei der Auswahl einer geeigneten Hebeanlage müssen folgende entscheidende Faktoren berücksichtigt werden:
Die Förderleistung
Die Auswahl des Pumpentyps
Die Funktionsweise von Schwimmern und Sensoren
Die Wartungsanforderungen
Diese Faktoren sind wichtig, um eine effiziente Abwasserhebeanlage auszuwählen.
Die Förderleistung einer Hebeanlage ist ein Maß dafür, wie viel Abwasser sie in einer bestimmten Zeit befördern kann. Sie ist abhängig von der Größe der Anlage, dem Durchmesser der Leitungen und der Förderhöhe, also dem Höhenunterschied, den das Abwasser überwunden werden muss. Die Fördermenge kann mittels spezieller Berechnungsprogramme ermittelt werden, die unter anderem die Nutzungsart des Gebäudes und die Anzahl der darin lebenden Personen berücksichtigen.
Für den Einsatz in Wohngebäuden ist es beispielsweise möglich, Modelle zu wählen, die eine maximale Förderhöhe von bis zu 39 Metern erreichen und Mengen von bis zu 60 m³/h bewältigen können. Dies stellt sicher, dass auch bei hohem Abwasseraufkommen eine zuverlässige Entwässerung gewährleistet ist.
Die Auswahl des richtigen Pumpentyps ist entscheidend für die Leistungsfähigkeit einer Abwasserhebeanlage. Grundsätzlich gibt es zwei Arten von Pumpen: Freistromrad-Pumpen und Schneidwerk-Pumpen. Freistromrad-Pumpen bieten den Vorteil eines freien Durchgangs für Feststoffe und sind daher ideal für Anlagen geeignet, die größere Partikel im Abwasser bewältigen müssen. Schneidwerk-Pumpen hingegen kommen zum Einsatz, wenn feste Bestandteile im Abwasser zerkleinert werden müssen, um Verstopfungen und andere Probleme zu verhindern.
Je nach Beschaffenheit des zu befördernden Abwassers und den örtlichen Gegebenheiten kann die Entscheidung für einen Pumpentyp variieren. Schmutzwasserhebeanlagen können beispielsweise mit Kunststoff- oder Edelstahltauchpumpen ausgestattet sein, die je nach Anwendungsbereich gewählt werden.
Um eine zuverlässige Funktion der Abwasserhebeanlage zu gewährleisten, spielen Schwimmer und Sensoren eine zentrale Rolle. Sie messen den Wasserstand im Sammelbehälter und aktivieren automatisch die Pumpe, sobald ein kritischer Pegel erreicht ist. Diese Komponenten verhindern sowohl einen Überlauf als auch einen Trockenlauf der Pumpe und sorgen somit für einen störungsfreien Betrieb.
Moderne Hebeanlagen setzen oft auf Ultraschallsensoren für eine präzise Wasserstandsmessung, während traditionellere Modelle auf mechanische Schwimmer zurückgreifen. Unabhängig von der verwendeten Technologie ist es wichtig, dass diese Komponenten frei von Ablagerungen sind und korrekt funktionieren, um die Betriebssicherheit zu gewährleisten.
Die regelmäßige und fachgerechte Wartung einer Abwasserhebeanlage ist unerlässlich, um ihre Lebensdauer zu verlängern und die Effizienz sowie die Zuverlässigkeit des Systems zu erhalten. Eine jährliche Wartung durch einen Fachexperten sollte als Minimum angesehen werden. Dabei werden unter anderem die Reinigung der Pumpe, der Austausch abgenutzter Teile und die Funktionskontrolle von Schwimmern und Sensoren durchgeführt.
Ein besonderes Augenmerk liegt auf der Überprüfung der Rückflussverhinderer, um sicherzustellen, dass kein Abwasser in das Gebäude zurückfluten kann. Außerdem sollte alle zwei Jahre eine gründliche Durchspülung aller Teile der Anlage mit Wasser erfolgen, um Ablagerungen zu entfernen und die Funktionsfähigkeit der Komponenten zu überprüfen.
Beim Einsatz von Abwasserhebeanlagen sind gesetzliche Anforderungen und Vorschriften unbedingt zu beachten. In Deutschland ist die Installation einer Hebeanlage in bestimmten Fällen sogar vorgeschrieben, etwa wenn das Abwasser nicht auf natürlichem Wege in die Kanalisation gelangen kann oder wenn Gebäude unterhalb der Rückstauebene errichtet werden.
Die Planung und Bemessung der Anlagen muss gemäß den Normen DIN 1986-100, DIN EN 12056-4 und DIN EN 12050-1 erfolgen, um sowohl die Umweltsicherheit als auch die Funktionsfähigkeit der Systeme zu gewährleisten. DIN EN 12056-4 spezifiziert beispielsweise die Verlustbeiwerte für Armaturen in Hebeanlagen, die bei der Planung berücksichtigt werden müssen. Darüber hinaus dürfen laut DIN 1986-100 Ablaufstellen oberhalb der Rückstauebene nicht über Hebeanlagen entwässert werden, um eine korrekte Funktionsweise sicherzustellen.
Die Anschaffung einer Abwasserhebeanlage ist eine Investition, die gut durchdacht sein sollte. Die Kosten variieren je nach Größe, Typ und Marke der Anlage. Kleinere, einfachere Systeme beginnen in der Regel bei Preisen zwischen 400 € und 1000 €. Für größere und komplexere Anlagen, die etwa in Gewerbeimmobilien oder Mehrfamilienhäusern zum Einsatz kommen, können die Kosten auf mehrere tausend Euro ansteigen.
Neben dem Anschaffungspreis sind auch die Installationskosten zu berücksichtigen, die je nach Komplexität der Anlage variieren können. Darüber hinaus spielt die Marke der Anlage eine große Rolle bei den Kosten. Es lohnt sich, verschiedene Angebote zu vergleichen und auch langfristige Faktoren wie die Energieeffizienz und die Wartungsfreundlichkeit in Betracht zu ziehen.
Eine korrekte Installation und regelmäßige Pflege sind ausschlaggebend für die optimale Funktion und Langlebigkeit einer Abwasserhebeanlage. Der Einbau sollte nur dann selbst durchgeführt werden, wenn umfangreiche Kenntnisse in den Bereichen Abwasserleitungen und Sanitärinstallationen vorhanden sind. Ansonsten empfiehlt es sich, einen Fachbetrieb zu beauftragen.
Um Geruchsbelästigungen zu vermeiden, muss die Anlage korrekt an die Entlüftungsleitung angeschlossen sein. Und um Ablagerungen vorzubeugen, ist es wichtig, die Hebeanlage regelmäßig zu betreiben und Rückstände zu entfernen.
Der richtige Einbauort und die korrekte Positionierung der Abwasserhebeanlage sind für einen störungsfreien Betrieb unerlässlich. Die Anlage muss so platziert werden, dass sie weder die Gesundheit noch die Sicherheit der Bewohner beeinträchtigt. Sie sollte auf einer ebenen Fläche fest montiert sein, um Vibrationen und damit verbundene Schäden zu vermeiden.
In der Regel wird die Hebeanlage am tiefsten Punkt des Kellers installiert, entweder frei stehend in einem Schacht oder in einer Grube. Die Druckleitungen sollten direkt an belüftete Sammelleitungen angeschlossen sein und so kurz sowie geradlinig wie möglich geführt werden, um Druckverluste zu vermeiden. Außerdem ist ausreichend Platz um die Anlage herum für Wartungsarbeiten vorzusehen.
Neben der korrekten Installation ist auch eine regelmäßige Inspektion und Wartung der Abwasserhebeanlage von entscheidender Bedeutung.
Die Wartung umfasst folgende Schritte:
Überprüfen und Reinigen des Sammelbehälters innen und außen auf Ablagerungen.
Überprüfen und Reinigen aller Leitungen.
Überprüfen und Reinigen der Fördereinrichtung.
Führen Sie diese Wartungsarbeiten regelmäßig durch, um eine optimale Funktion der Abwasserhebeanlage sicherzustellen.
Darüber hinaus ist es wichtig, die Zu- und Abluftleitungen auf Verstopfungen zu überprüfen und sicherzustellen, dass sie durchgängig sind. Auch die elektrischen Komponenten, wie Verkabelungen und Anschlüsse, sollten regelmäßig auf ihren ordnungsgemäßen Zustand hin überprüft werden, um potenzielle Funktionsstörungen frühzeitig zu erkennen und zu beheben.
Abschließend lässt sich festhalten, dass Abwasserhebeanlagen eine wesentliche Rolle in der modernen Abwasserentsorgung spielen. Sie bieten nicht nur eine zuverlässige Lösung für Gebäude unterhalb der Rückstauebene, sondern schützen auch vor möglichen Überschwemmungen und Umweltbelastungen. Durch die Beachtung der gesetzlichen Vorschriften, die korrekte Installation und regelmäßige Wartung kann die Funktionsfähigkeit und Lebensdauer dieser Anlagen maßgeblich erhöht werden. Denken Sie daran, die Hebeanlage ist ein wichtiger Teil Ihres Hauses – behandeln Sie sie also auch entsprechend.
Grauwasser stammt aus verschiedenen Haushaltsquellen und kann in einigen Fällen wiederverwendet werden, während Schwarzwasser Fäkalien enthält und nicht wieder verwendet werden sollte.
Ja, der Einbau einer Abwasserhebeanlage erfordert Fachkenntnisse, daher wird empfohlen, einen Fachbetrieb zu beauftragen.
Eine Abwasserhebeanlage sollte mindestens einmal im Jahr von einem fachkundigen Experten gewartet werden, um eine ordnungsgemäße Funktion sicherzustellen. Danach sollten alle zwei Jahre alle Teile der Anlage mit Wasser durchgespült werden, um Ablagerungen zu entfernen.
Die Installation einer Abwasserhebeanlage muss gemäß DIN 1986-100 und DIN EN 12056-4 erfolgen. Es ist wichtig, dass die Anlagen nur Abwasser unterhalb der Rückstauebene befördern und keine Ablaufstellen oberhalb dieser Ebene über Hebeanlagen entwässert werden.
Bei der Positionierung einer Abwasserhebeanlage ist es wichtig, sie auf einer ebenen Fläche fest zu montieren, am tiefsten Punkt des Kellers zu installieren und ausreichend Platz für Wartungsarbeiten zu gewährleisten. Kurze und geradlinige Druckleitungen sind ebenfalls zu empfehlen.
